1.5P 1A AC AC AC ACCENTING

Contactors air AC AC AC minangka kondhisi AC sing mesthi ditrapake kanggo digunakake ing kulkas, penyaman udara, lan listrik systens. Sambungan daya bisa digawe nganggo terminal sekrup kanthi cepet nyambung utawa terminal lug kanthi cepet nyambung Padha tundhuk karo iEc60947-4-1

Kirim Pitakonan

Deskripsi Produk

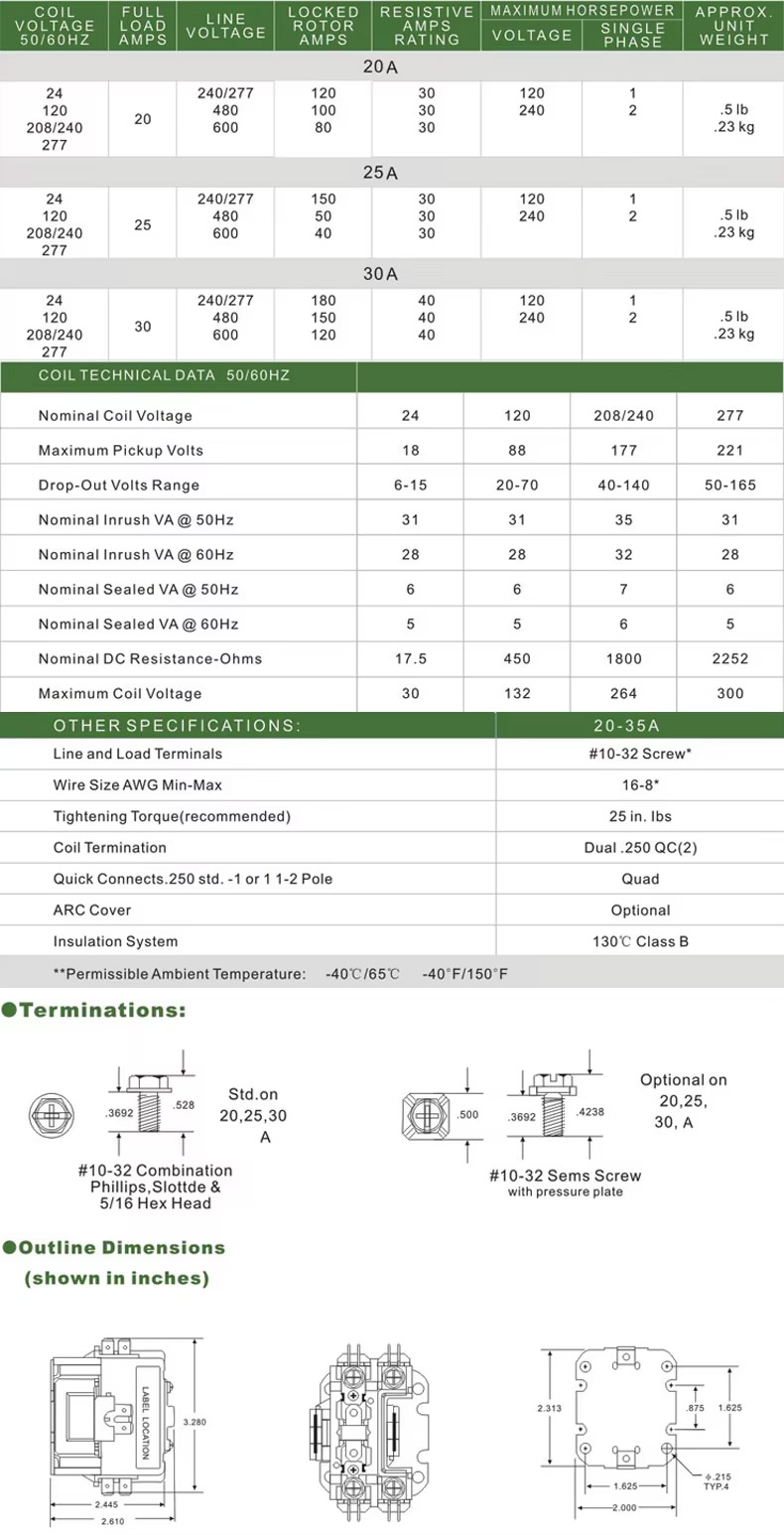

Model ora	Beban kebak	Amps tahan (a)	Pole No.	Voltase Coil ( V)	Voltase Garis (v)	Max Hp		-
Model ora	Amps (a)	Amps tahan (a)	Pole No.	50 / 60hz	Voltase Garis (v)	Voltase (V)	Tunggal Fase	Telu Fase
CJX9-20 / 1	20	30	1	24	240/277	120	1.5	-
CJX9-20 / 1,5			1.5
CJX9-20 / 2			2
CJX9-20 / 3			3	120	480	240/270	3	7.5
CJX9-20 / 4			4	208/240	600	480/600	-	7.5
CJX9-25 / 1,5	25	35	1.5	24	240/277	120	2	-
CJX9-25 / 2			2	24	240/277	120	2	-
CJX9-25 / 3			3	120	480	240/270	5	7.5
CJX9-25 / 4			4	208/240	600	480/600	-	15/20
CJX9-30 / 1,5	30	40	1.5	24	240/277	120	2	-
CJX9-30 / 2			2	120	480	240/270	5	10
CJX9-30 / 3			3	208/240	600	480/600	-	15/20
CJX9-30 / 4			4	208/240	600	480/600	-	15/20
CJX9-40 / 2	40	50	2	24	240/277	120	3	-
CJX9-40 / 3	40	50	3	120	480	240/270	7.5	10
CJX9-40 / 4	40	50	4	208/240	600	480/600	-	15/20
CJX9-50 / 2	50	60	2	24	240/277	120	3	-
CJX9-50 / 3	50	60	3	120	480	240/270	10	15
CJX9-50 / 4	50	60	4	208/240	600	480/600	-	25/25
CJX9-60 / 2	60	70	2	24	240/277	120	5	-
CJX9-60 / 3	60	740	3	120	480	240/270	10	20
CJX9-60 / 4	60	70	4	208/240	600	480/600	-	30/30
CJX9-75 / 2	75	85	2	24	240/277	120	5	-
CJX9-75 / 3	75	85	3	120	480	240/270	15	25
CJX9-75 / 4	75	85	4	208/240	600	480/600	-	40/40
CJX9-90 / 2	90	100	2	24	240/277	120	7.5	-
CJX9-90 / 3	90	100	3	120	480	240/270	20	30
CJX9-90 / 4	90	100	4	208/240	600	480/600	-	50/50

Bahan insulating	Blok kontak lan operator minangka kualitas tinggi Resin-kelas belajar-kelas listrik resin
Range Suhu	-40 ° F nganti 150 ° F; -5- + 40 40
Urip mekanik (ora ana beban)	Conforma kanggo standar spesifikasi Ul lan Ari
Urip Electricl	Conforma kanggo spesifikasi Ul lan Ari Standar
Bobote (kira-kira)	9.25 oz
Frekuensi kumpulan	50 / 60hz
Penebat Coil	Kelas B (130ºC)
Mandap	Konektor Tekanan lan Dobel 1/4 QC
Operate	85% saka coltage coil nominal; maksimal 80% aman operate
Siklus Tugas	Terus

Prinsip operasi

Nalika gulu saka kontactor penyaman udara 1.5P 25 A Air AC tenaga, inti wesi dadi magnetik dadi magnetik lan narik kawigaten sistem kontak kanggo nutup, mangkono nyambungake beban listrik. Nalika kumparan kasebut dadi tenaga, inti wesi kasebut kelangan magnetisme lan sistem kontak dipisahake karo musim semi, saéngga bisa medhot beban saka sumber daya. Kanthi cara iki, contactor ngidini remot kontrol beban listrik.

Aplikasi Konfigurasi Tujuan Tujuan Tujuan:

• CJX9 (utawa Sta) Viement AC contactor AC AC utamane ditrapake kanggo garis AC 50Hz utawa 60Hz, voltase insulasi sing dirating yaiku 240V lan dirating kanggo saiki nganti 60a, digunakake kanggo nutup utawa mateni garis kasebut

• Pelambak kondisioner udhara minangka konteri AC sing mesthi ditindakake kanggo digunakake ing kulkas, penghawa dingin, lan listrik systens.

• Sambungan daya bisa digawe kanthi terminal sekrup kanthi cepet nyambung utawa terminal lug kanthi cepet nyambung

• Dheweke tundhuk karo IEC60947-4-1

Struktur lan Fitur

Struktur:

Sistem elektromagnetik: kalebu koil, inti lan komponen liya, digunakake kanggo ngasilake fluks Magnetik kanggo nyetir bukaan lan nutup sistem kontak.

Sistem kontak: Kalebu kontak utama lan kontak bantu, kontak utama digunakake kanggo nindakake arus sing dhuwur, lan kontak bantu digunakake kanggo nyadari transmisi lan umpan balik sinyal kontrol.

Piranti ENTRUISING ARC: Digunakake kanggo mateni Arc sing digawe nalika kontak dipedhot kanggo nglindhungi kontak saka karusakan.

Shell: Digunakake kanggo nglindhungi komponen internal saka lingkungan njaba, nalika nyedhiyakake dissipasi panas.

Fitur:

Kanthi tujuan sing ditetepake lan desain khusus kanggo sistem daya lan jinis beban khusus.

Sistem kontak diprodhuksi saka bahan berkualitas kanthi konduktivitas listrik sing apik lan nyandhang resistensi.

Sistem elektromagnetik duwe kekuwatan nyedhot supaya bisa melu lan ngeculake kontak.

Piranti ekspresi busur bisa kanthi efektif nggawe busur lan nglindhungi kontak saka karusakan.

Nihan cukup dirancang kanthi kinerja dissipasi panas lan pemandu panas.

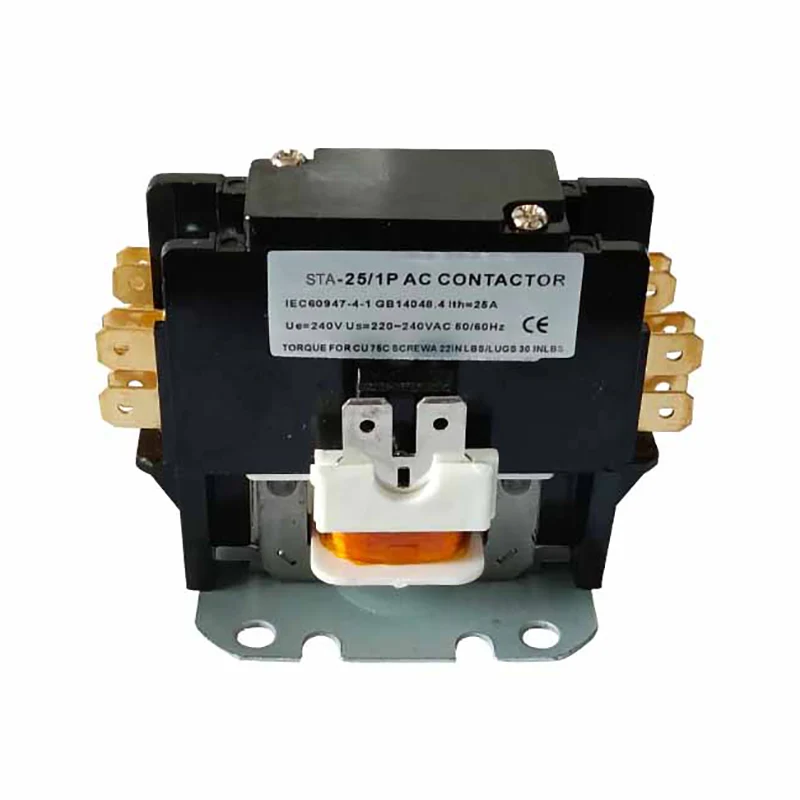

1.5P 25A Air AC Conditioning Contactor
