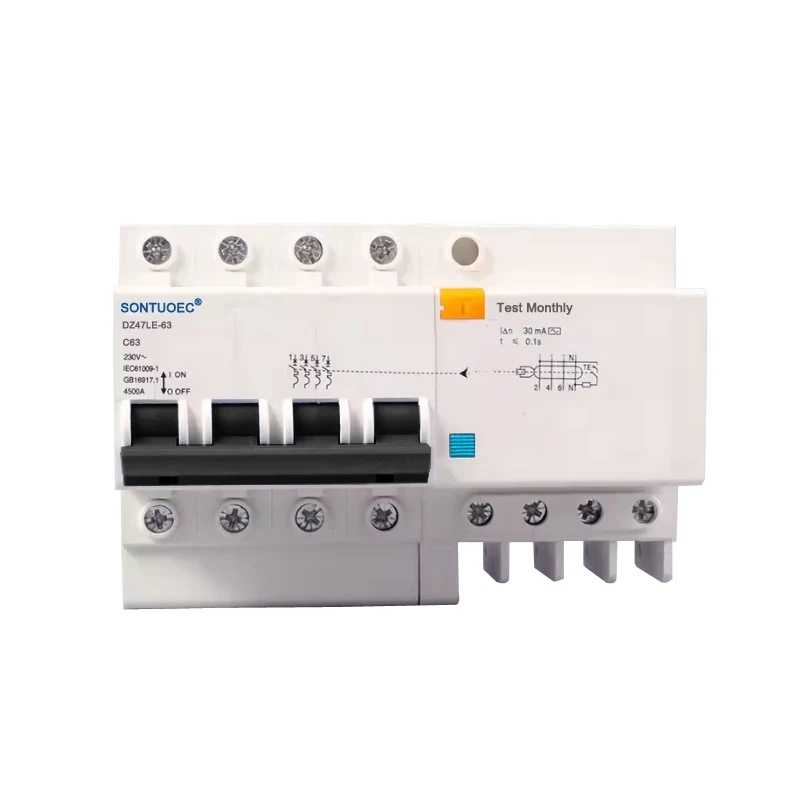

Tipe AC 4P RCBO

Tipe AC 4P RCBO yaiku pemutus sirkuit 4-kutub sing nggabungake proteksi arus sisa lan fungsi proteksi arus luwih, utamane dirancang kanggo sirkuit arus bolak-balik (AC). Bisa kanthi otomatis mateni sumber daya nalika sisa saiki (yaiku bocor saiki) dideteksi ing sirkuit kanggo nyegah kebakaran listrik lan kacilakan kejut listrik pribadi. Ing wektu sing padha, uga nduweni fungsi proteksi overcurrent sing bisa kanthi otomatis mateni sumber daya yen ana kakehan utawa short-circuit ing sirkuit kanggo nglindhungi safety saka sirkuit lan peralatan.

Model:DZ47LE-63

Kirim Pitakonan

Deskripsi Produk

jeneng	Sisa Circuit Breaker karo Overcurrent Protection
fitur	kakehan / short circuit / pangayoman bocor

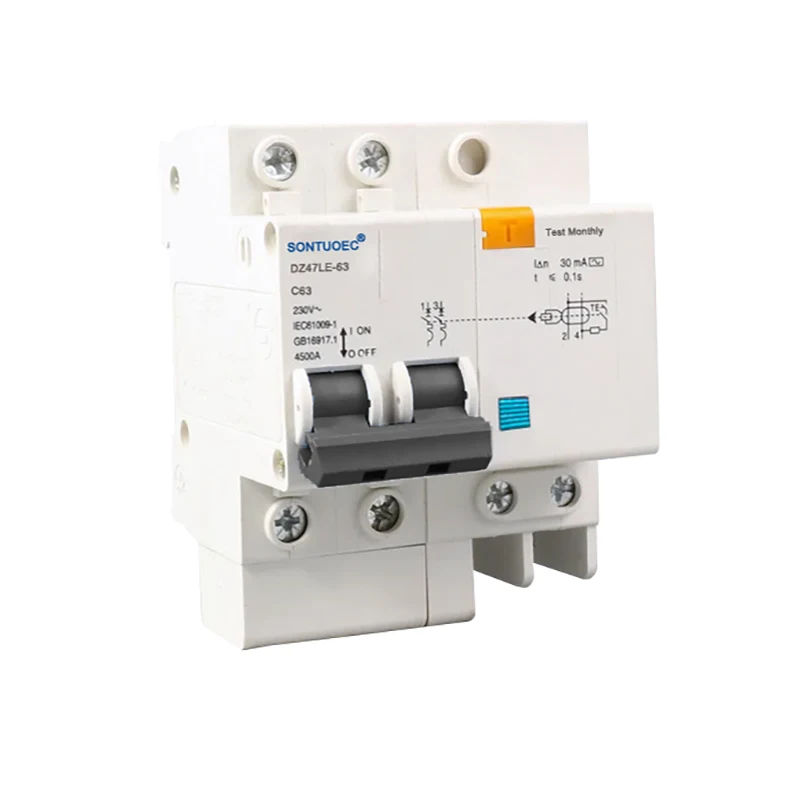

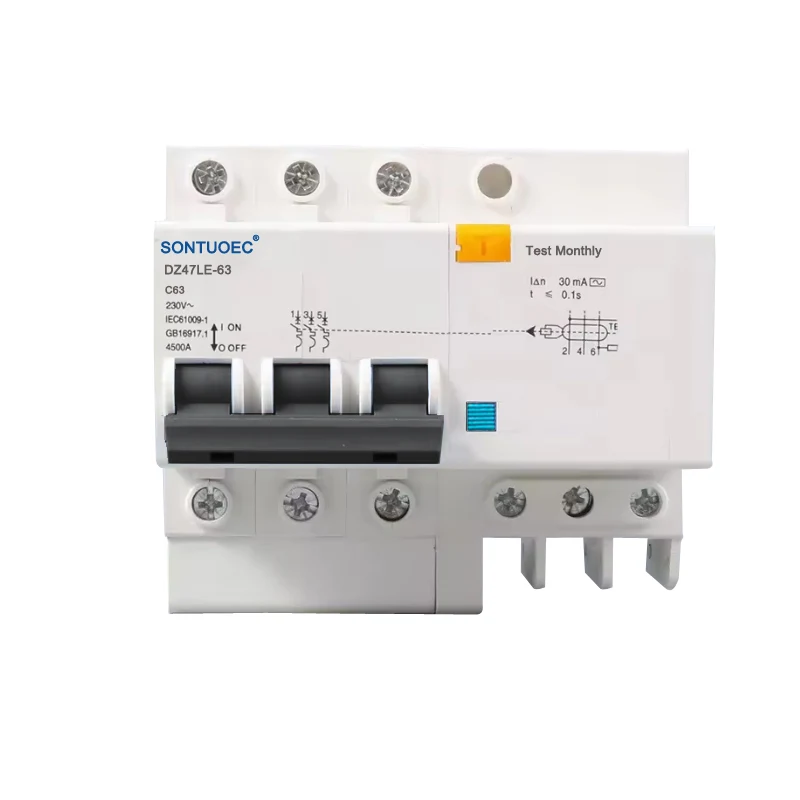

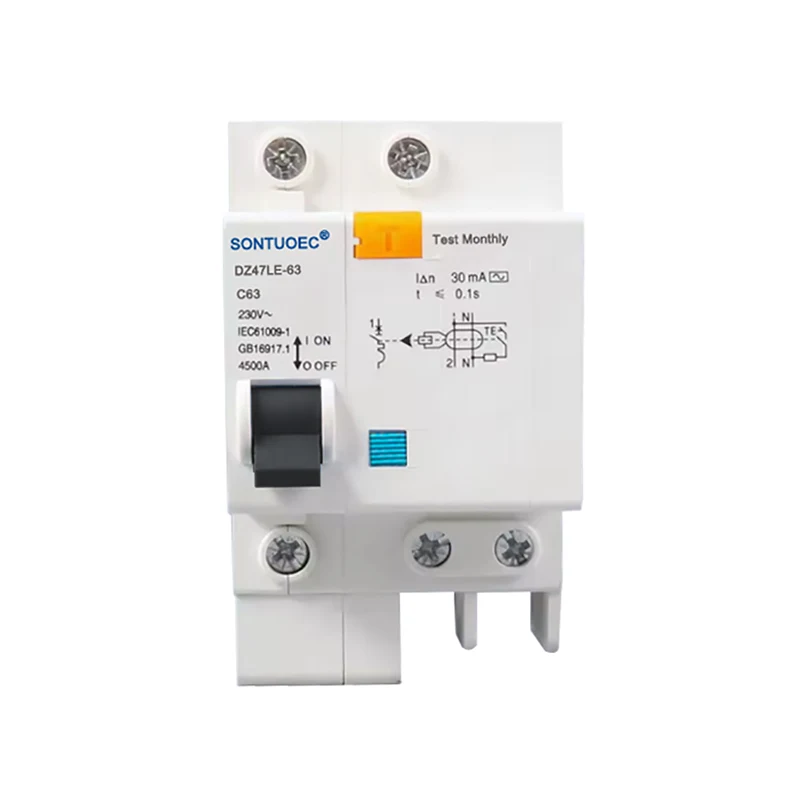

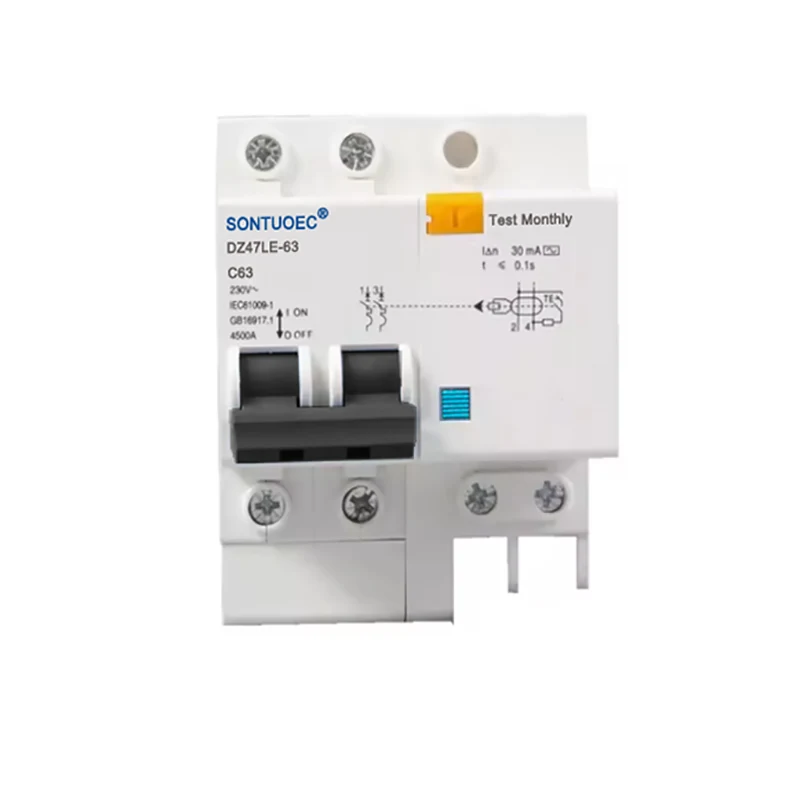

Pole No	1P/2L, 2P/2L, 3P/3L, 3P/4L 4P/4L
Breaking Kapasitas	3kA, 4.5KA, 6KA
Dirating Saiki(A)	6A, 10A, 16A, 20A, 25A, 32A, 40A, 63A
Rated sisa operasi saiki:	10mA,30mA,100mA,300mA,500mA
Dirating Tegangan (V)	240/415v
instalasi	jinis din rail
standar	IEC61009-1, GB16917-1
sertifikasi	CE

Prinsip operasi

Prinsip operasi Tipe AC 4P RCBO adhedhasar jumlah vektor arus lan prinsip elektromagnetik. Nalika arus ing sirkuit ing geni (L) lan nul (N) kabel ora padha ing gedhene, jumlah vektor saka arus ing sisih utami sirkuit trafo ora nul, kang njedulake voltase mlebu ing kumparan sisih secondary. Tegangan induksi iki ditambahake menyang relay elektromagnetik, ngasilake arus eksitasi sing nggawe gaya demagnetisasi mbalikke. Nalika fault saiki tekan Nilai saiki operasi saka RCBO, pasukan demagnetizing mbalikke iki bakal nimbulaké armature nang relay elektromagnetik kanggo disengage saka rakit, meksa nindakake perkara mekanisme operasi lan Cut mati sirkuit saiki fault.

DZ47LE-63 seri elektronik bumi pangayoman bocor sirkuit mbobol cocok kanggo phase siji sirkuit omah saka AC 50Hz/60Hz, dirating voltase 230V, lan dirating saiki 6A ~ 63A; 400V kanggo sirkuit telung phase saka AC 50Hz/60Hz. Bisa nglindhungi sirkuit kakehan lan short circuit. Prodhuk iki nduweni kaluwihan saka volume cilik, kapasitas bejat dhuwur, kabel urip lan garis nul sing Cut mati ing wektu sing padha, uga nglindhungi wong saka kejut bocor listrik ing cilik saka kabel geni lan nul line disambungake mbalikke.

Iki cocog karo standar IEC61009-1, GB16917.1.

Fitur:

1) Nyedhiyakake pangayoman marang kejut listrik, fault bumi, bocor saiki;

2) Nyedhiyakake pangayoman marang kakehan, short-circuit lan liwat-voltase;

3). volume cilik, kapasitas bejat dhuwur; kabel urip lan garis nul dipotong bebarengan;

4). Ukuran cilik lan bobot, instalasi gampang lan kabel, kinerja dhuwur lan awet

5). Nyedhiyakake marang misoperation tripping disebabake voltase cepet lan saiki cepet.

Fitur & Keuntungan

Perlindhungan multi-fungsi: Tipe AC RCBO 4P nggabungake proteksi arus residual lan proteksi arus luwih kanggo menehi perlindungan lengkap kanggo sirkuit lan peralatan.

Sensitivitas dhuwur: pangayoman Highly sensitif marang aplikasi dadakan utawa mundhak alon saka ampas sinusoidal saiki AC njamin decoupling.

Wide sawetara aplikasi: Cocog kanggo sirkuit AC ing sistem distribusi daya domestik, industri lan komersial, utamané kanggo kabel siji-geni-siji-nol.

Gampang kanggo nginstal lan njaga: desain struktural cukup, gampang kanggo nginstal, lan ing wektu sing padha gampang kanggo nindakake pangopènan lan mrikso.

Skenario Aplikasi

Tipe AC RCBO 4P digunakake kanggo proteksi sirkuit AC ing omah, kantor, papan komersial lan fasilitas industri. Utamane cocog kanggo aplikasi sing mbutuhake proteksi kabel Fire lan Zero, kayata sirkuit lampu, sirkuit soket lan proteksi peralatan kayata motor.
