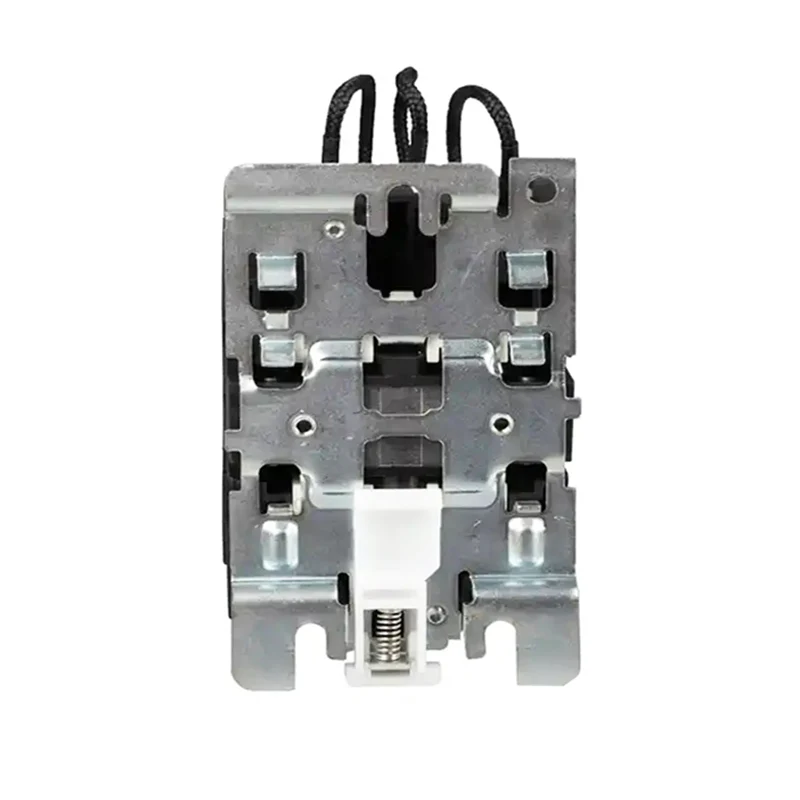

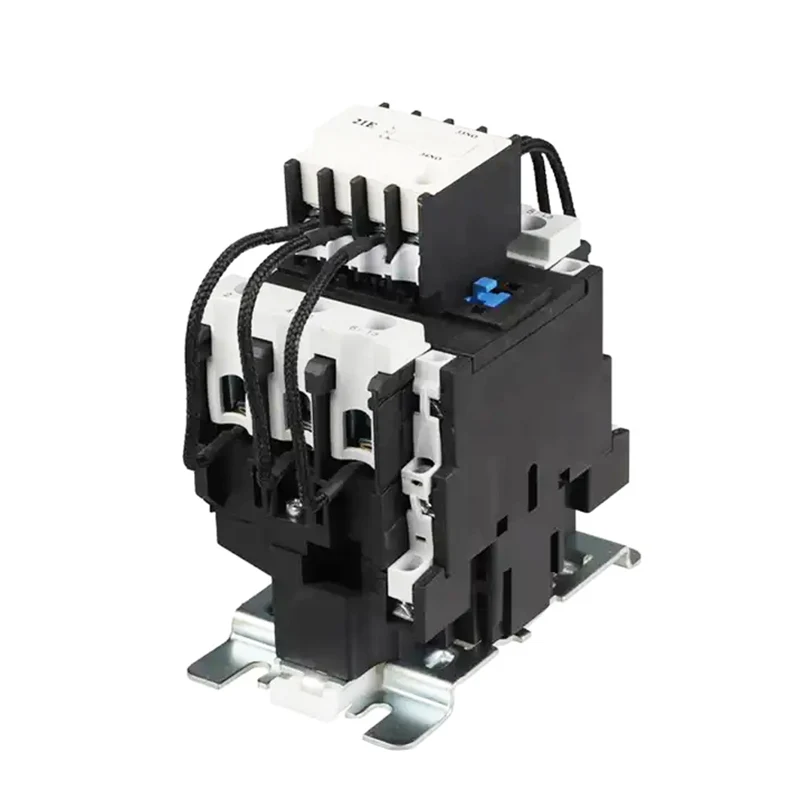

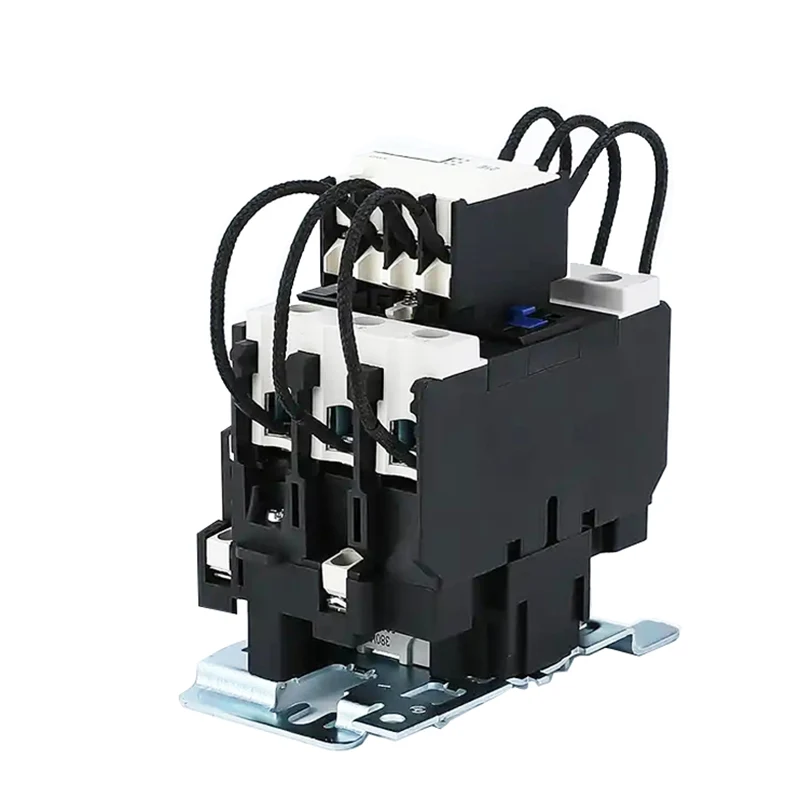

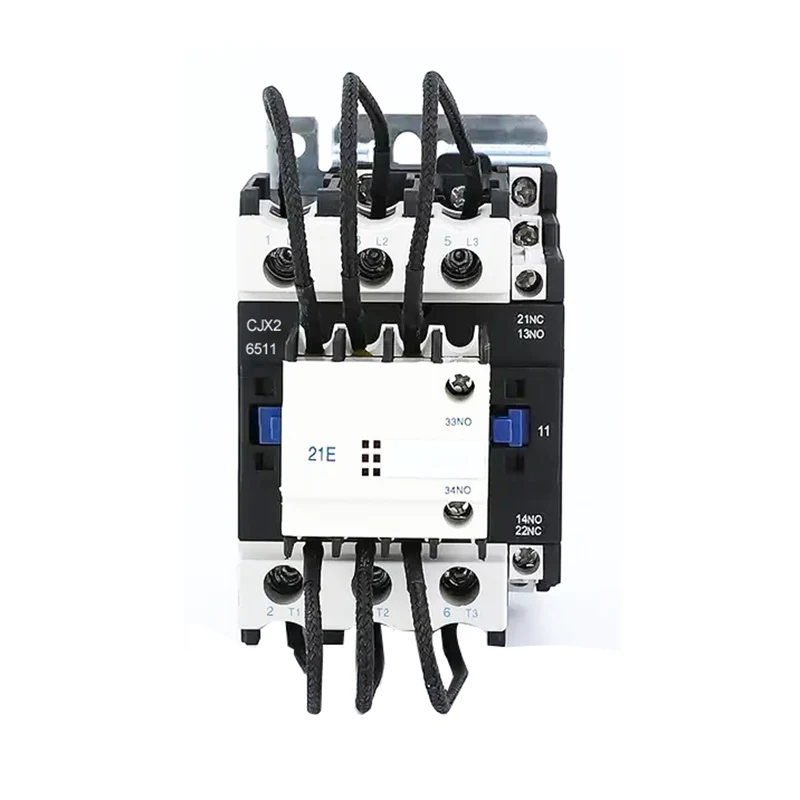

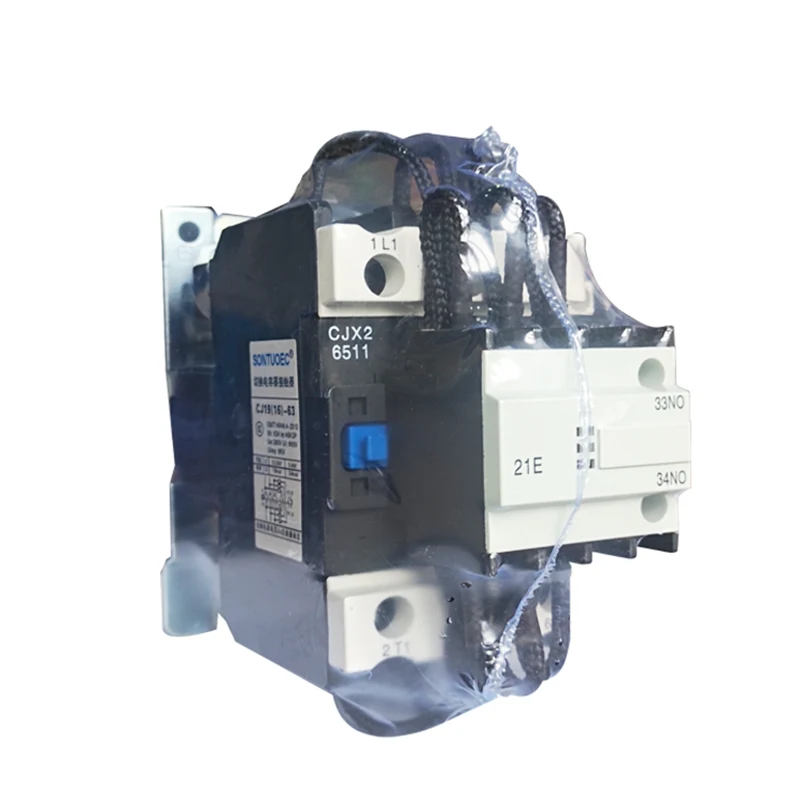

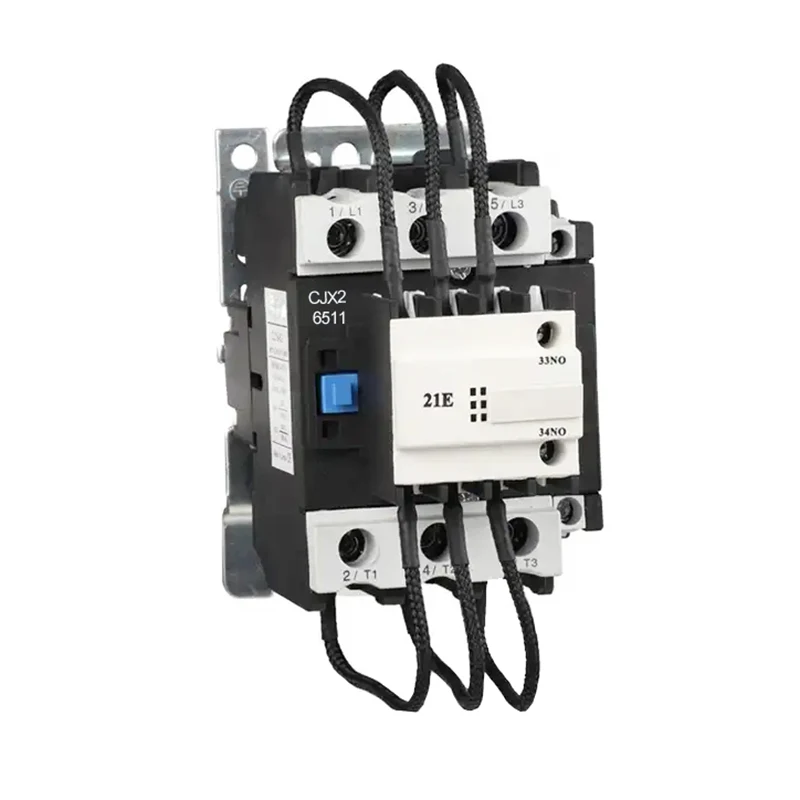

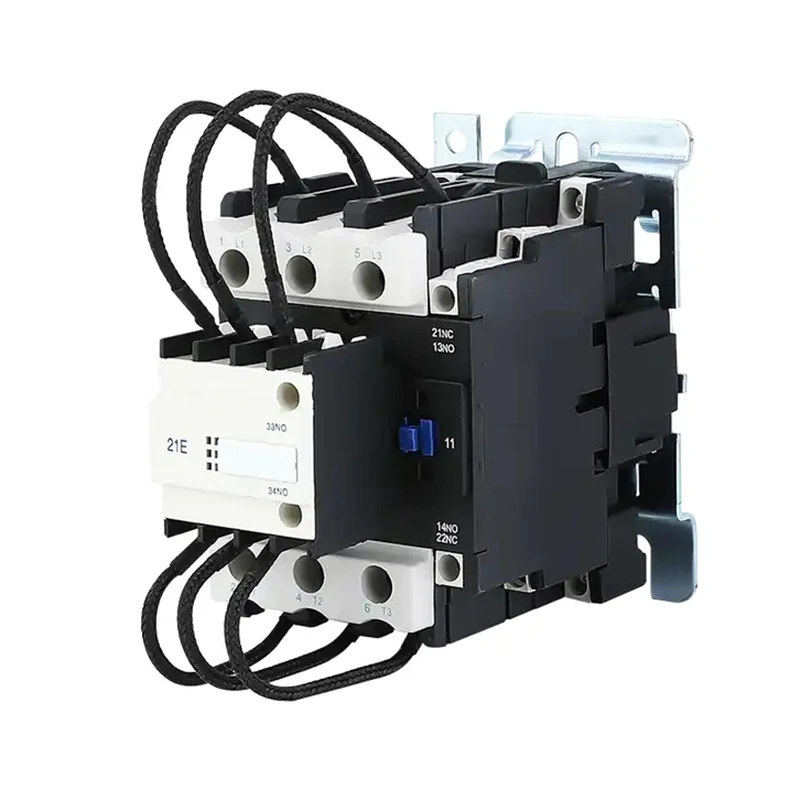

Contactor Magnetik AC

Contactor Tipe Capacitor Tipe kapasitor digunakake ing jaringan listrik AC 50Hz utawa 60Hz, nganti 380V, kanggo operasi utawa ngalih piranti kontrol kapapitor LV ing sirkuit Daya Reaktif. Kanthi piranti antisurge, bisa nyuda pengaruh kanggo mundhak lan nyegah saka kakehan.

Prinsip operasi

Prinsip Operasi yaiku Kondhang Magnetik AC adhedhasar inuntuksi elektromagnetik lan pasukan magnetik. Nalika kumpulan kasebut dadi tenaga, kolom magnetik sing ngasilake inti wesi lan nutup kontak kasebut, saengga mbukak sirkuit. Nalika kumparan kasebut diuripake, kolom magnetik ilang, inti wesi sing reset ing tumindak musim semi, kontak kasebut rusak lan sirkuit ora dipedhot. Kanthi cara iki, contactor magnetik ac nyadari sirkuit AC.

Struktur lan Komposisi

Contactor Magnetik AC utamane dumadi saka bagean ing ngisor iki:

Sistem elektromagnetik: kalebu komponen kayata koil, inti lan tahan, yaiku bagean utama kanggo ngasilake lapangan magnetik lan tumindak magnetik.

Sistem kontak: kalebu kontak utama lan kontak bantu, sing digunakake kanggo ngaktifake lan mateni sirkuit. Kontak utama biasane digunakake kanggo nggawa arus sing luwih gedhe, dene kontak bantu digunakake kanggo nyadari macem-macem fungsi kontrol.

Piranti ENTRUISHING ARC: Digunakake kanggo mateni busur nalika kontak ora pedhot, nyegah busur kanggo ngrusak kontak.

Komponen liyane: kayata Springs, Brackets, Housings, lan sapiturute, digunakake kanggo ndandani lan ndhukung komponen kanggo njamin operasi normal.

Fitur Struktur

1. Konferensi sing dikumpulake kanthi resistensi winates, bisa mbatesi switra-aktif kanthi nilai sing diidini.

2. Contactor minangka langsung tumindak struktur dual-break, mekanisme tumindak termasis, gampang dipriksa kanthi tangan, compact terstruktur kanggo ngganti kontak.

3.wun blokir terminal dilindhungi kanthi tutup, aman lan dipercaya.

4. Sampeyan bisa dipasang kanthi ngawut-awut, utawa ing rel standar 35 / 75mm.

Kahanan sing digunakake lan instalasi

(1) Suhu sekitar: -5 ℃ - + 40 ℃, suhu rata-rata ora dadi ndhuwur + 35 ℃ ing 24 jam.

(2) Kondisi Atmosfer: Suasana asor ambientitas ing ngisor 50% nalika + 40 ℃ .nak asor ambient bisa luwih dhuwur ing suhu sing luwih murah. Ing wulan iki rata-rata suhu paling murah + 25 ℃ rata-rata kelembapan relatif maksimal yaiku 90%, lan nimbang pangowahan suhu lan kedadeyan amarga produk ing permukaan gel.

(3) Altitude ora luwih dhuwur tinimbang 2000m nalika nginstal.

(4) Kelas Polusi: 3 kelas

(5) kelas instalasi: iii

(6) Kondisi instalasi: dipasang ing lumahing lan lereng pesawat vertikal ora luwih saka ° ± 5 °, lan ora ana pengaruh lan geter sing signifikan, goyangake.

Fitur Utama

Makarya kanthi dipercaya: Contactor Magnetik AC digawe saka bahan berkualitas tinggi lan proses manufaktur maju, sing nduweni linuwih lan stabilitas.

Urip layanan sing dawa: Sistem kontak digawe saka bahan tahan sing tahan sing tahan, sing bisa tahan kejangan saiki lan voltase sing gedhe banget, sajrone urip layanan.

Gampang njaga: Struktur kasebut cukup dirancang, gampang diramalake lan ndandani, nyuda biaya pangopènan.

Macem-macem spesifikasi: supaya bisa nyukupi kebutuhan pangguna sing beda-beda, contactor Magnetik AC duwe macem-macem spesifikasi lan model sing kudu dipilih, kalebu level voltase lan konfigurasi kontak bantu.
