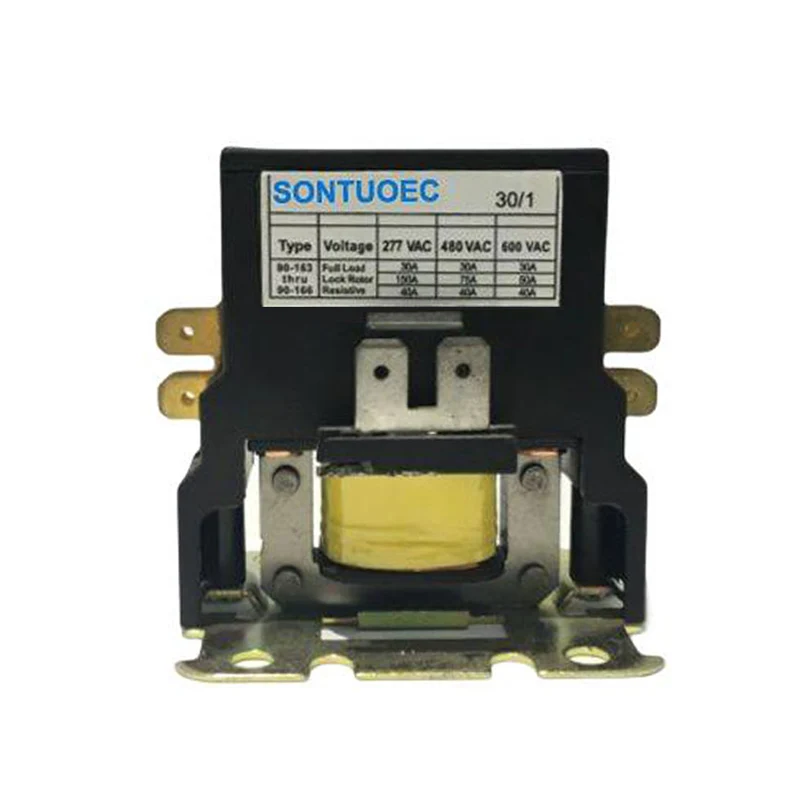

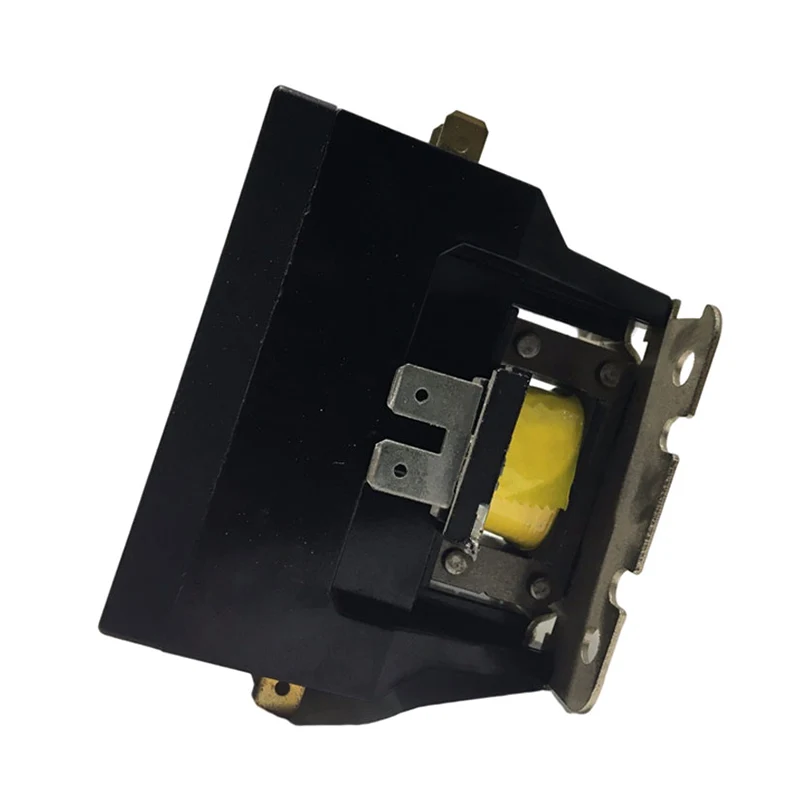

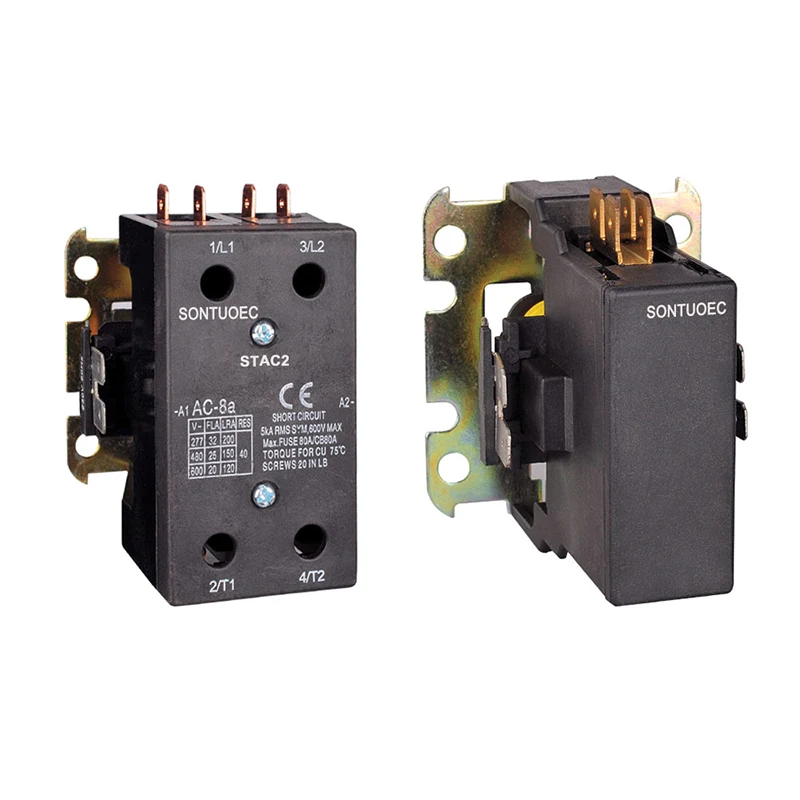

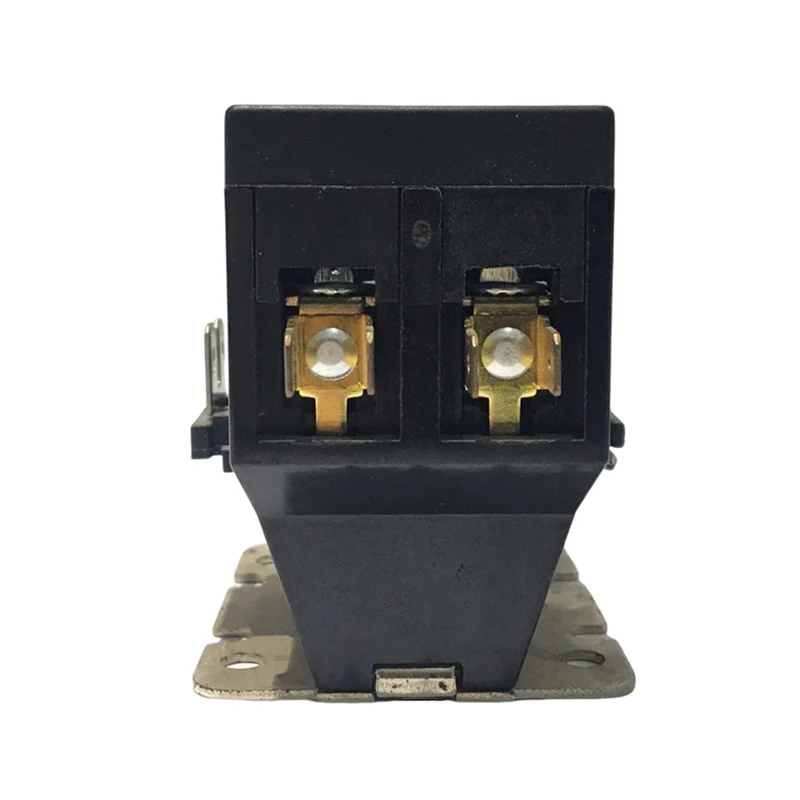

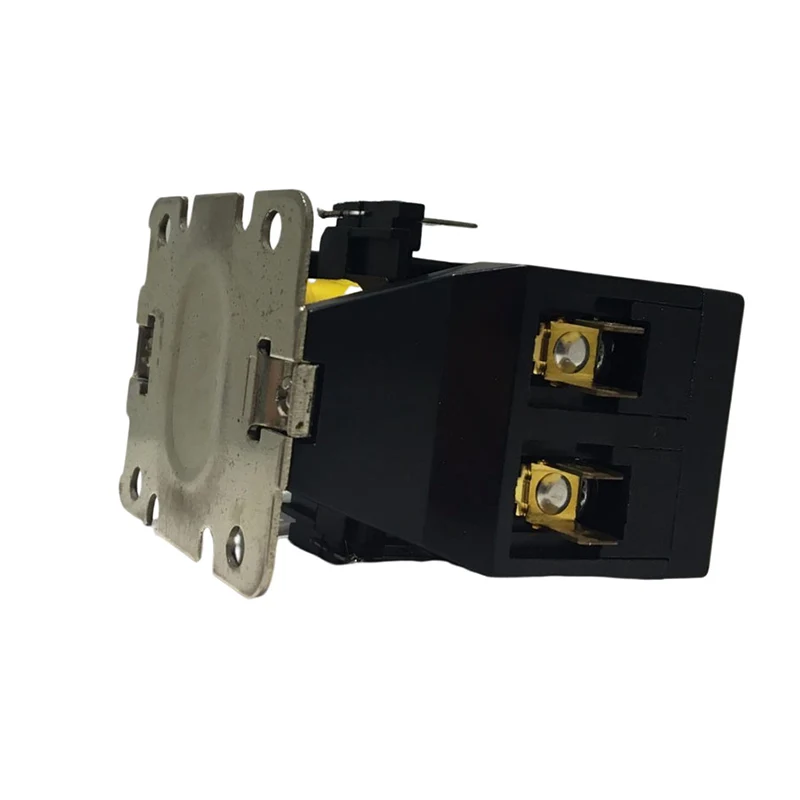

Kondhang AC AC AC

Contactors AC AC minangka Kontraktor AC Tujuan AC sing dibutuhake kanggo digunakake ing kulkas, penyaman udara, lan listrik systens. Sambungan daya bisa digawe nganggo terminal sekrup kanthi cepet nyambung utawa terminal lug kanthi cepet nyambung

Kirim Pitakonan

Deskripsi Produk

Model ora	Beban kebak	Amps tahan (a)	Pole No.	Voltase Coil ( V)	Voltase Garis (v)	Max Hp		-
Model ora	Amps (a)	Amps tahan (a)	Pole No.	50 / 60hz	Voltase Garis (v)	Voltase (V)	Tunggal Fase	Telu Fase
CJX9-20 / 1	20	30	1	24	240/277	120	1.5	-
CJX9-20 / 1,5			1.5
CJX9-20 / 2			2
CJX9-20 / 3			3	120	480	240/270	3	7.5
CJX9-20 / 4			4	208/240	600	480/600	-	7.5
CJX9-25 / 1,5	25	35	1.5	24	240/277	120	2	-
CJX9-25 / 2			2	24	240/277	120	2	-
CJX9-25 / 3			3	120	480	240/270	5	7.5
CJX9-25 / 4			4	208/240	600	480/600	-	15/20
CJX9-30 / 1,5	30	40	1.5	24	240/277	120	2	-
CJX9-30 / 2			2	120	480	240/270	5	10
CJX9-30 / 3			3	208/240	600	480/600	-	15/20
CJX9-30 / 4			4	208/240	600	480/600	-	15/20
CJX9-40 / 2	40	50	2	24	240/277	120	3	-
CJX9-40 / 3	40	50	3	120	480	240/270	7.5	10
CJX9-40 / 4	40	50	4	208/240	600	480/600	-	15/20
CJX9-50 / 2	50	60	2	24	240/277	120	3	-
CJX9-50 / 3	50	60	3	120	480	240/270	10	15
CJX9-50 / 4	50	60	4	208/240	600	480/600	-	25/25
CJX9-60 / 2	60	70	2	24	240/277	120	5	-
CJX9-60 / 3	60	740	3	120	480	240/270	10	20
CJX9-60 / 4	60	70	4	208/240	600	480/600	-	30/30
CJX9-75 / 2	75	85	2	24	240/277	120	5	-
CJX9-75 / 3	75	85	3	120	480	240/270	15	25
CJX9-75 / 4	75	85	4	208/240	600	480/600	-	40/40
CJX9-90 / 2	90	100	2	24	240/277	120	7.5	-
CJX9-90 / 3	90	100	3	120	480	240/270	20	30
CJX9-90 / 4	90	100	4	208/240	600	480/600	-	50/50

Bahan insulating	Blok kontak lan operator minangka kualitas tinggi Resin-kelas belajar-kelas listrik resin
Range Suhu	-40 ° F nganti 150 ° F; -5- + 40 40
Urip mekanik (ora ana beban)	Conforma kanggo standar spesifikasi Ul lan Ari
Urip Electricl	Conforma kanggo spesifikasi Ul lan Ari Standar
Bobote (kira-kira)	9.25 oz
Frekuensi kumpulan	50 / 60hz
Penebat Coil	Kelas B (130ºC)
Mandap	Konektor Tekanan lan Dobel 1/4 QC
Operate	85% saka coltage coil nominal; maksimal 80% aman operate
Siklus Tugas	Terus

Struktur lan Fitur

Struktur:

Sistem elektromagnetik: Kalebu komponen kayata kumparan, intine, lan sapiturute, sing digunakake kanggo ngasilake fluks magnet kanggo nyetir sistem kontak.

Sistem kontak: kalebu kontak utama lan kontak tambahan. Hubungan utama digunakake kanggo nggawa saiki saiki ing sistem penghawa dingin, dene kontak bantu digunakake kanggo nyadari transmisi lan umpan balik sinyal kontrol.

Piranti ENTRUISING ARC: Digunakake kanggo mateni Arc sing digawe nalika kontak dipedhot kanggo nglindhungi kontak saka karusakan.

Piranti dissipation panas Shell lan panas: Digunakake kanggo nglindhungi komponen internal saka lingkungan njaba lan nyedhiyakake fungsi dissipasi panas sing dibutuhake.

Fitur:

Spesialisasi: Dirancang kanggo Sistem Penyaman Udara kanggo nyukupi kebutuhan udhara udhara kanggo kontrol listrik.

Keandalan: Sistem kontak digawe saka bahan berkualitas kanthi konduktivitas listrik sing apik lan resistensi abrasion kanggo njamin operasi stabil jangka panjang.

Safety: Dilengkapi piranti Extinguishing ARC sing sampurna, kanthi efektif nyegah karusakan busur ing kontak lan lingkungan sekitar.

Kompatibilitas: Kompatibel karo macem-macem sistem udhara lan sistem kontrol listrik, trep kanggo nginstal lan komisi.

Prinsip kerja

Nalika gulu saka kontactor AC AC AC AC AC AC dadi tenaga gedhe, inti wesi dadi magnetik lan narik kawigaten sistem kontak kanggo nutup, mangkono nyambungake sistem penghawa dingin menyang sumber daya. Nalika kumparan kasebut dadi tenaga, inti wesi kasebut kelangan magnetisme lan sistem kontak bakal dipisahake dening tumindak musim semi, saengga bisa nyiapake sistem udhara saka udhara saka sumber daya. Kanthi cara iki, contactor bisa ngerteni remot kontrol sistem penyaman udara.

Air Conditioning AC Contactor
