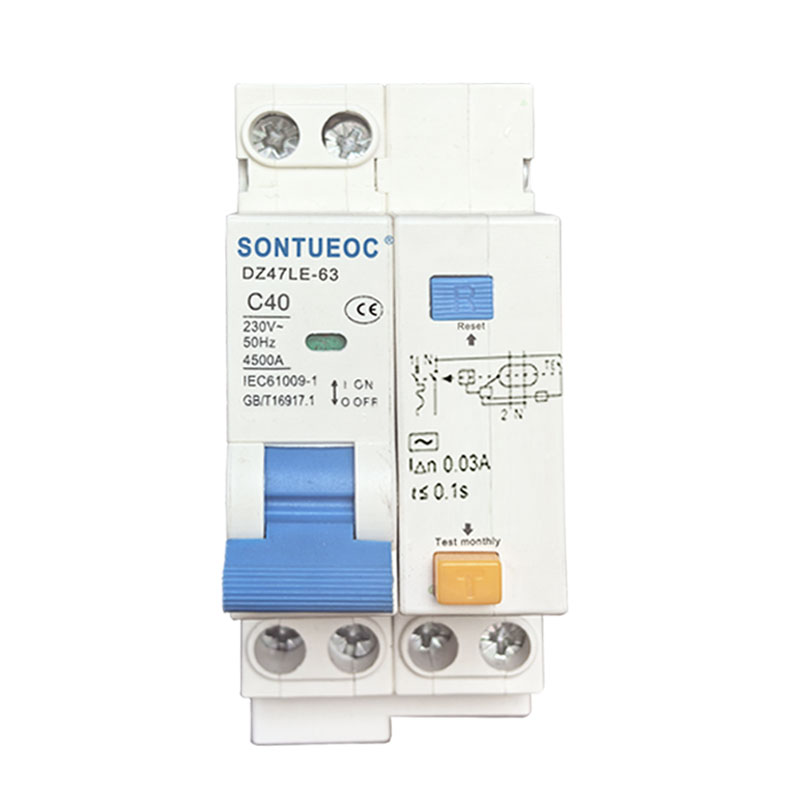

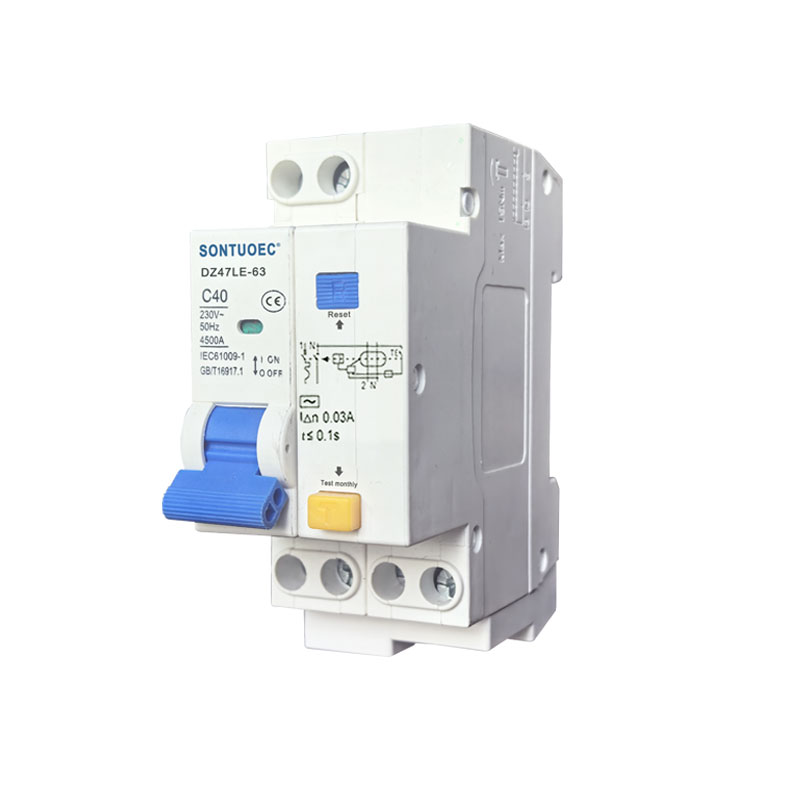

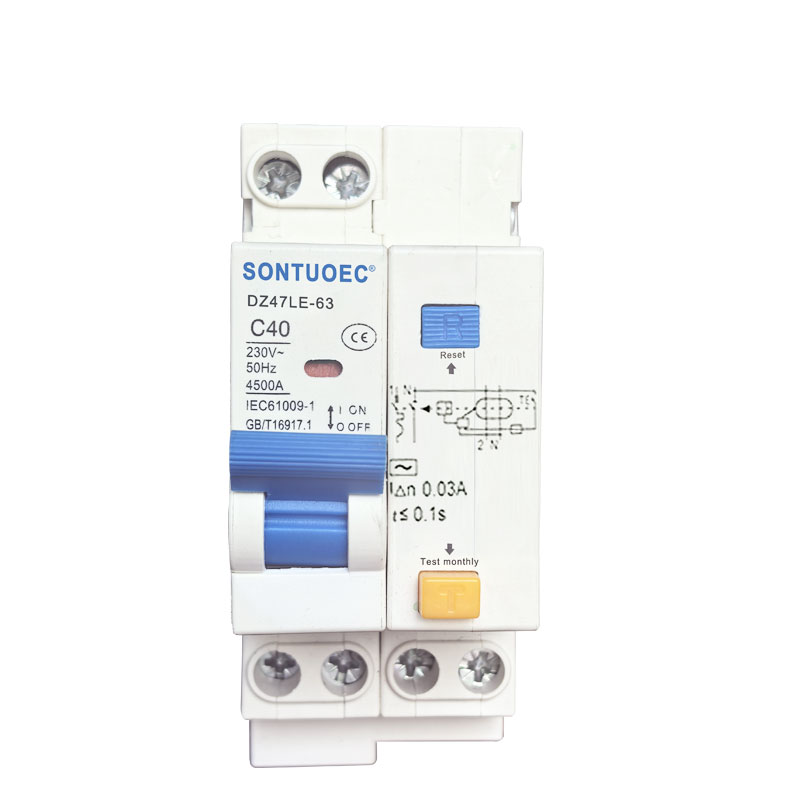

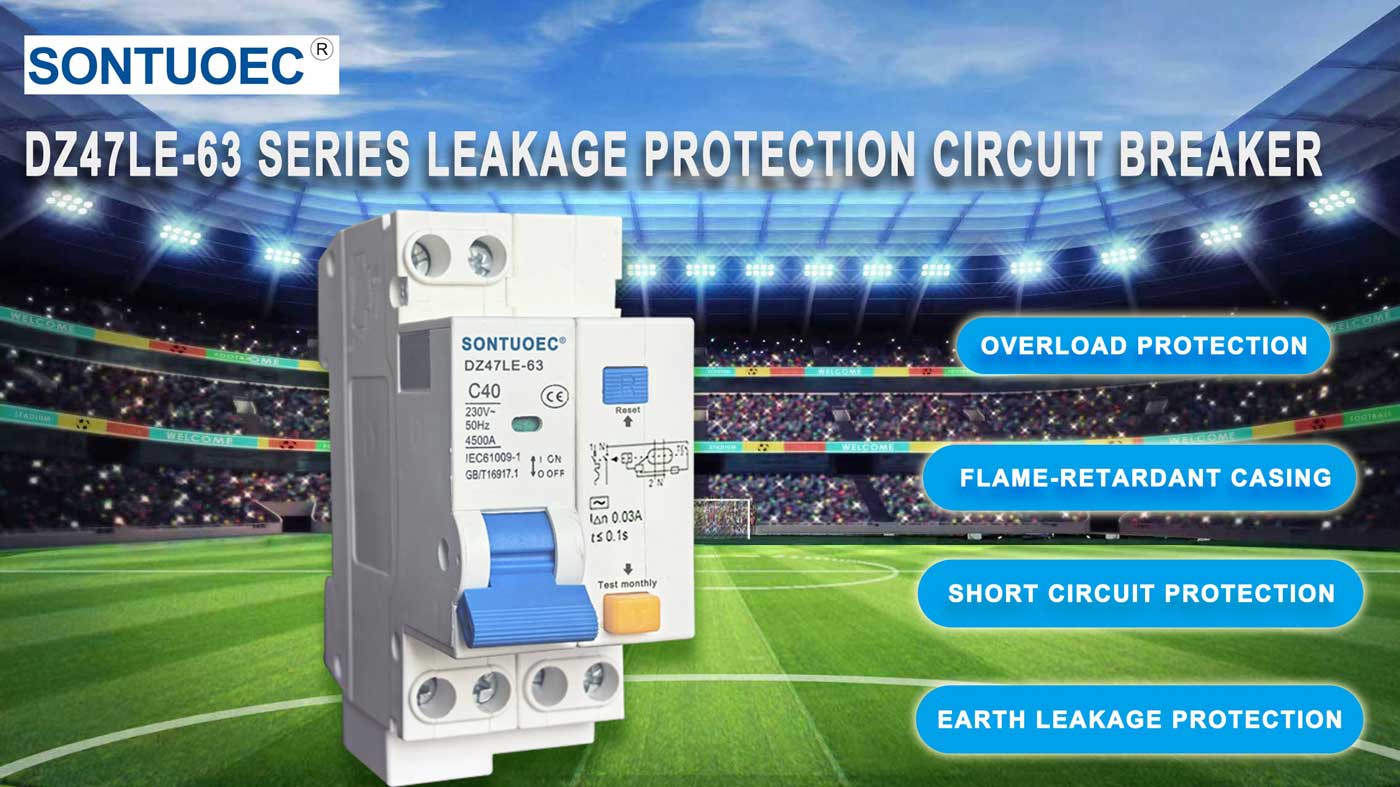

Dz47le-63 RCBO Series Leakage Circuit Breaker Saiki

SONTUOEC minangka salah sawijining pemasok / pabrikan Cina sing spesialisasine ing produksi macem-macem peralatan listrik cilik. DZ47LE ditrapake kanggo garis voltase AC 50 / 60Hz 230V kanggo kutub siji, loro kabel, 2 kutub utawa 300V kanggo 4 kabel, 4 kutub lan dirating saiki nganti 63A. Bisa nglindhungi garis lan motor saka kakehan lan sirkuit cendhak. Uga bisa digunakake kanggo konversi baris sing jarang lan wiwitan motor sing ora kerep. Iku cocog karo standar IEC61009.1.

Model:DZ47LE-63

Kirim Pitakonan

Deskripsi Produk

Parameter teknis:

Tegangan Rated (V)	Dirating Saiki Kasus Inm(A)	Kutub	Neutra	Rated CurrentIn(A)	Rated Short Circuit Breaking Capacity Icu(KA)		Rated Current Leakage Breaking Current	Rated Current ora Breaking Current (mA)
Tegangan Rated (V)	Dirating Saiki Kasus Inm(A)	Kutub	Linel	Rated CurrentIn(A)	Kapasitas Breaking Icu(KA)	COS	(mA))	Rated Current ora Breaking Current (mA)
230	6-63	1	N	6,10,16,	6	0.7	30,50,	15,25,
230	6-63	2		20,25,32,	6	0.7	100.300	50.150
400	6-63	3		40,50,63	6	0.7
400	6-63	3	N		6	0.7
400	6-63	4			6	0.7
230	6-63	1	N		4.5	0.8
400	6-63	2			4.5	0.8
400	6-63	3			4.5	0.8
400	6-63	3	N		4.5	0.8
400	6-63	4			4.5	0.8

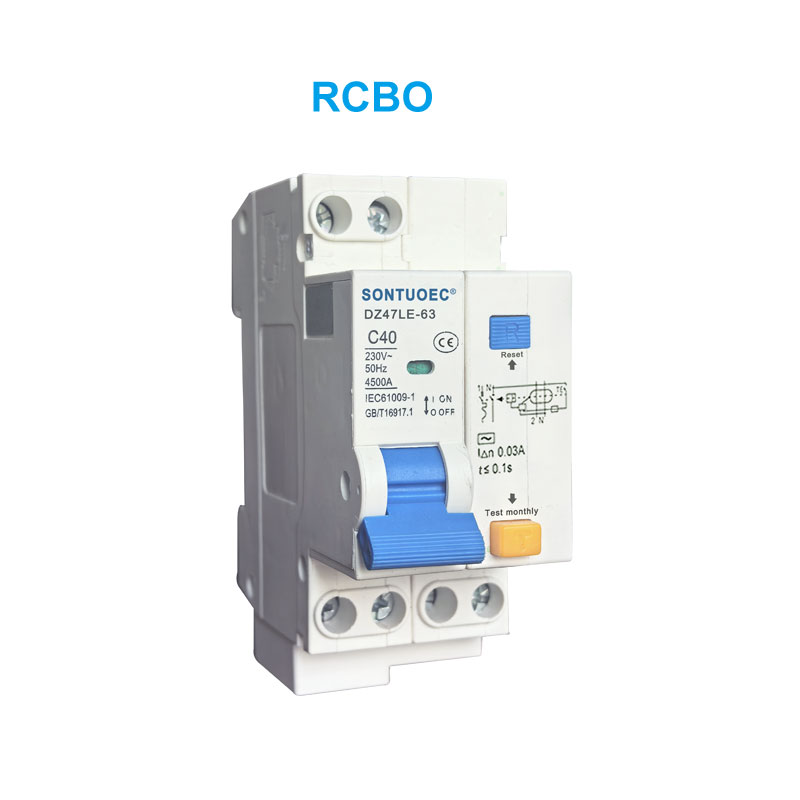

DZ47LE Residual Current Operated Circuit Breaker kanthi proteksi arus liwat (Elektronik):

1. Aplikasi

Personil lan proteksi geni

Perlindhungan kabel lan garis saka overload lan short-circuit

2. Aturan umum kanggo milih RCBO:

a. Rated sisa operasi saiki

Ing ≤ 30 mA: proteksi tambahan ing kasus kontak langsung Ing ≤300 mA: proteksi geni preventif ing kasus arus kesalahan lemah

b. Kelas Tripping

Kelas AC - Tripping dijamin kanggo sinusoidal, arus bolak-balik, manawa bisa ditrapake kanthi cepet utawa mundhak alon-alon.

c. Lengkungan

kurva C (5-10 In) pangayoman lan kontrol sirkuit marang overloads lan short-circuit; pangayoman kanggo mbukak resistive lan induktif karo arus inrush kurang.

kurva D (10-14 Ing) pangayoman lan kontrol sirkuit marang overloads lan short-circuit; pangayoman kanggo sirkuit sing nyedhiyakake beban kanthi arus inrush dhuwur ing tutup sirkuit (trafo LV / LV, lampu rusak).
