Sirkuit sirkuit sirkuit

Circuit Circuit Listrik yaiku piranti ngalih bisa nggawa lan mecah saiki ing kahanan sirkuit normal utawa ora normal. Fungsi utama yaiku kanggo nglindhungi sirkuit saka karusakan sing disebabake saka kakehan, sirkuit cendhak lan kahanan sing ora normal liyane kanggo njamin operasi sistem daya sing aman lan stabil. Yen kakehan, sirkuit cendhak lan salah liyane ana ing sirkuit, sirkuit sirkuit listrik bisa cepet ngethok saiki, nyegah kesalahan kasebut ngembangake, lan nglindhungi peralatan lan safety pribadi.

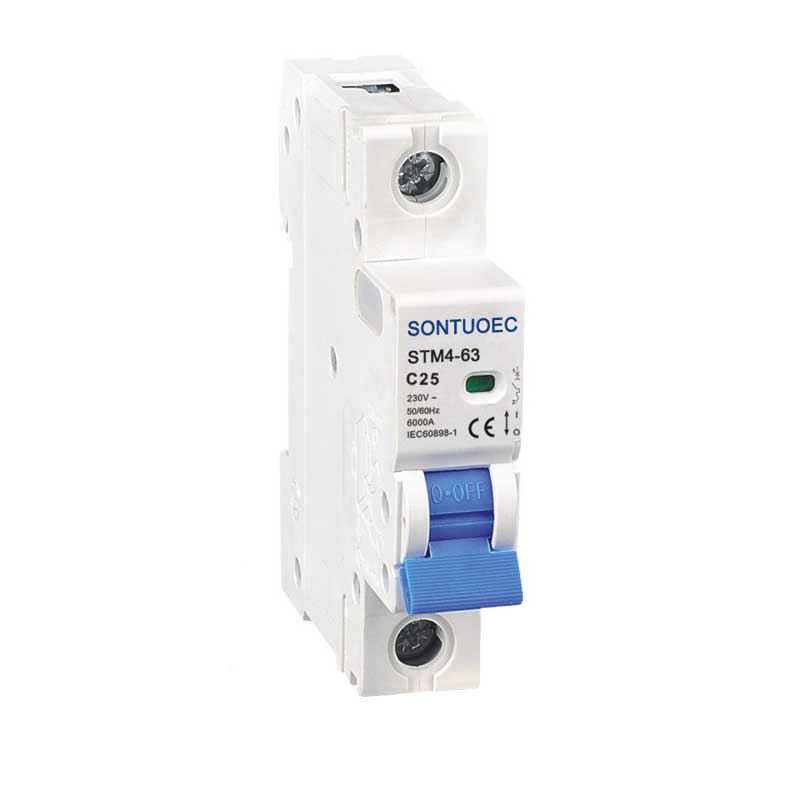

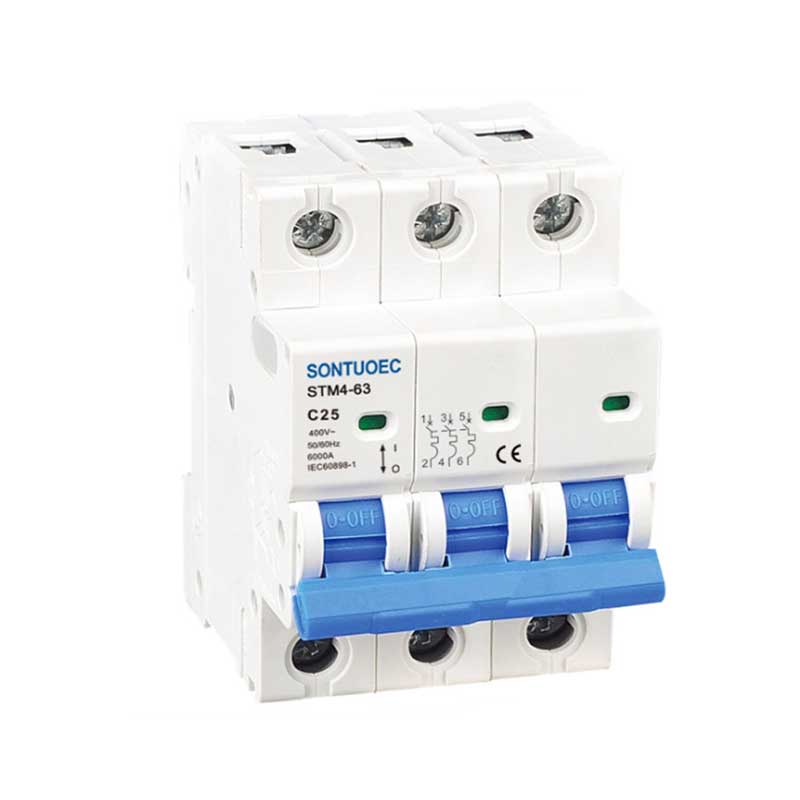

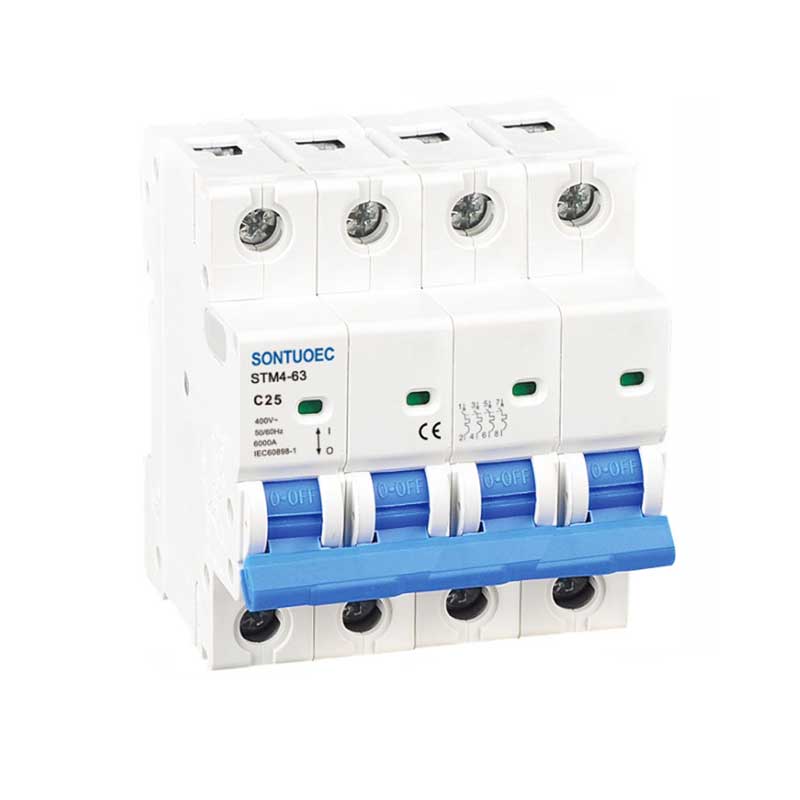

Model:STM4-63

Kirim Pitakonan

Deskripsi Produk

Model	Stm4-63
Standar	IEc60898-1
Kutub	1p, 2p, 3p, 4P
Kapasitas Breaking Coklat	3ka, 4.5ka, 6ka
Dirating Saiki (ing)	1,2,4,66,20,2,25,25,50,50,633A
Dirating Voltase (un)	AC230 (240) / 400 (415) V
Dirating Frekuensi	50 / 60hz
Kurva tripping	B, c, d
Magnetik Rilis	B kurva: antarane 3in lan 5 ing
	C kurva: antarane 5in lan 10in
	D kurva: antarane 10in lan 14in
Electro-Mechanical ketahanan	liwat 6000 siklus

Prinsip operasi

Prinsip kerja breacuit sirkuit listrik adhedhasar prinsip inuntuksi elektromagnetik lan transmisi mekanik. Yen saiki ing sirkuit ngluwihi nilai sing dirating, unsur termal ing njero sirkuit breaker bakal dadi panas, utawa elektromagnet bisa ngasilake rasa nyedhot kanthi cara mekanisme nyopot, saengga bisa ngethok sirkuit. Kajaba iku, sirkuit sirkuit uga duwe piranti ekspel busana busur, sing bisa mateni ARC kanthi efektif nalika mecah saiki lan nyegah busur saka peralatan gawe piala lan personel.

Komponen utama

Circuit Circuit Breaker umume dumadi saka sistem kontak, Sistem Extingluish Arc, Mekanisme operasi, penyerang, cangkang lan sapiturute. Sistem kontak digunakake kanggo nyambung lan nyopot breaker sirkuit; Sistem Extinguishing ARC digunakake kanggo mateni ARC sing digawe nalika mecah saiki; Mekanisme operasi digunakake kanggo nyadari manual utawa operasi otomatis saka breaker sirkuit; Tripper minangka bagean sing nyebabake tumindak pemutus sirkuit miturut kahanan kesalahan ing sirkuit; Nihan digunakake kanggo nglindhungi struktur internal sirkuit breaker lan nyegah gangguan eksternal.

Electrical Circuit Breaker
