Tipe Elektronik RCCB

Yen sisa arus ing sirkuit ngluwihi nilai prasetel, jinis elektronik RCCB bakal tumindak kanthi cepet kanggo ngilangi kacilakan listrik lan geni listrik. RCBBS sing elektronik nggunakake komponen elektronik lan mikroprosesor lan teknologi liyane kanggo menehi sensitivitas lan akurasi sing luwih gedhe.

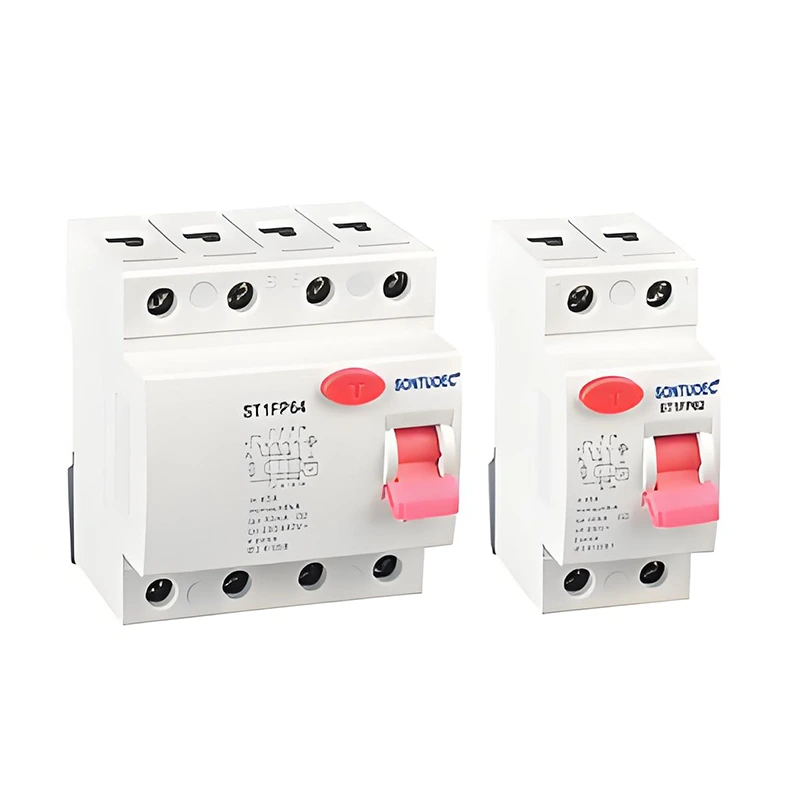

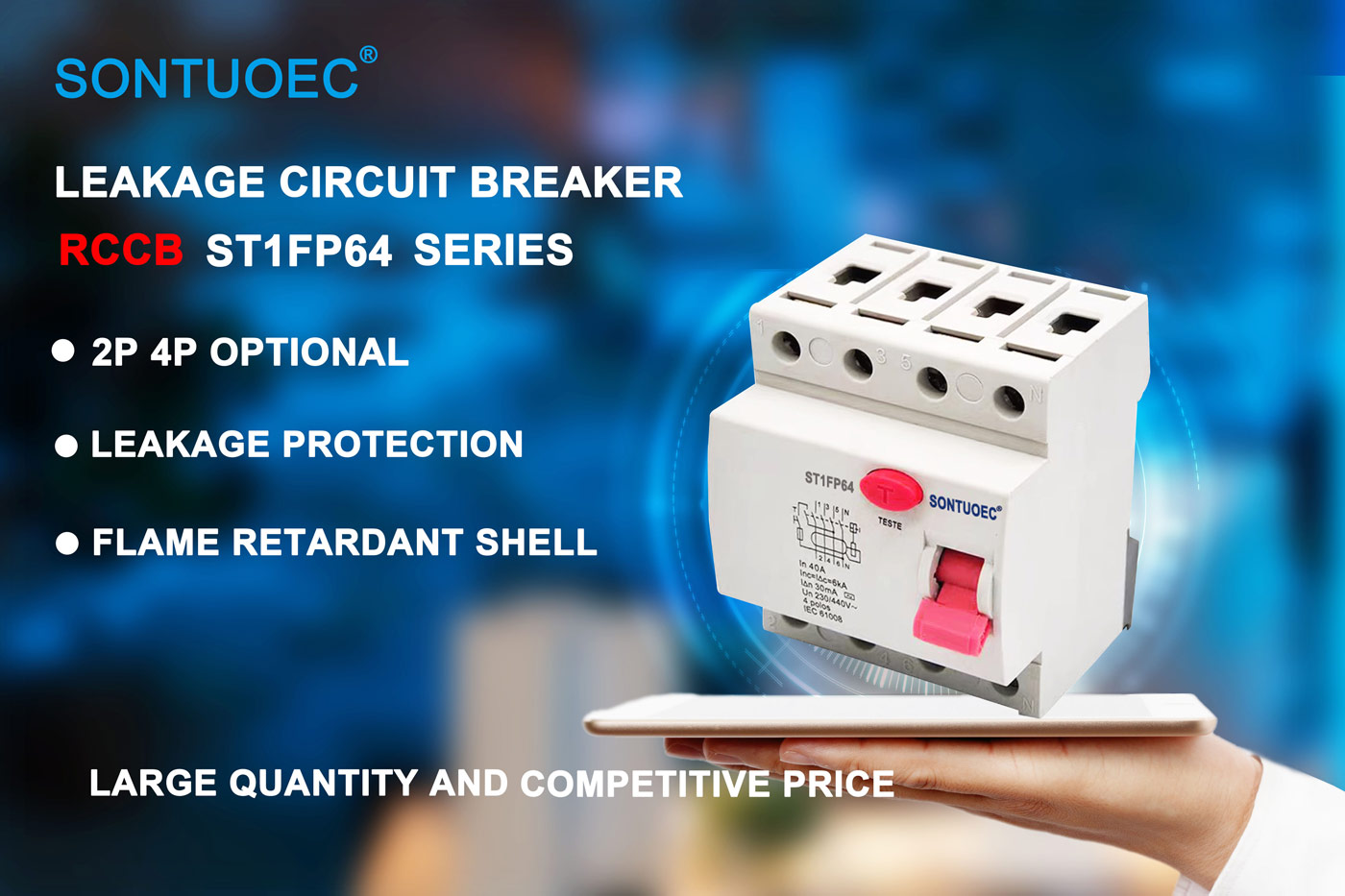

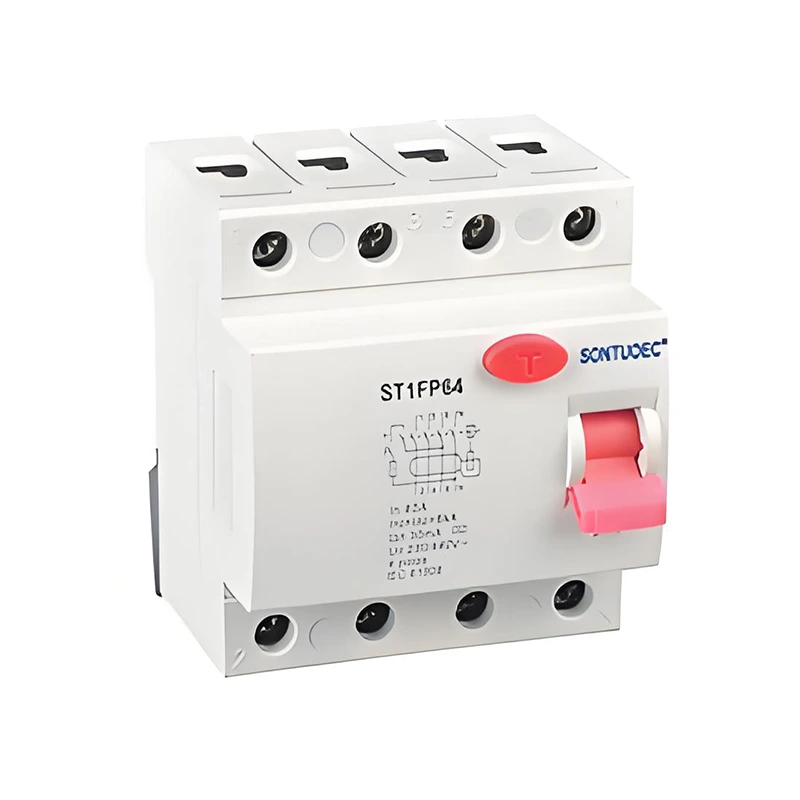

Model:ST1PF64

Kirim Pitakonan

Deskripsi Produk

Sandard			IEC / en61008.1
Listrik	Jinis (wangun gelombang saka bocor bumi)		Jinis elektro-magnetik, jinis elektronik
Fitur	Dirating saiki ing	A	Lan, lan
	Cagak	P	2,4
	Rated Voltase US US	V	AC 240 / 415v; AC 230 / 400V
	Rated saiki		16,25,32,40,63A
	Sensitivitas sing dirating i △ n	A	0,01,0.03,0.1,0,0.5
	Penebat voltase UI	V	500
	Nggawe Mindhah lan	A	630
	kapasitas breaking i △ m	A	630
	Short-Circuit Saiki i △ c	A	6000
	SCPD FUSE	A	6000


	Frekuensi dirating	Hz	50/60
	Gelar Polusi		2
Mekanik	Urip listrik	t	4000
Fitur	Urip mekanik	t	10000
	Gelar Perlindhungan		IP20
	Suhu sekitar	ºc	-25 ~ + 40
	(kanthi rata-rata saben dina ≤35ºC)	ºc	-25 ~ + 40
	Suhu panyimpenan	ºc	-25 ~ + 70
Instalasi	Tipe sambungan terminal		Busbar Kabel / U-Tipe-Type Busbar
	Ukuran Terminal ndhuwur / ngisor kanggo Kabel	mm2	25
	Ukuran Terminal ndhuwur / ngisor kanggo Kabel	AWG	3.18
	Ukuran Terminal Top / Bottom kanggo Busbar	mm2	25
	Ukuran Terminal Top / Bottom kanggo Busbar	AWG	3.18
	Torsi Torque	N * m	2.5
	Torsi Torque	Ing-lbs	22
	Dipasangake		Ing Din Rail en 60715 (35mm) kanthi cepet ing piranti klip
	Sambungan		Saka ndhuwur lan ngisor

Prinsip operasi

Prinsip operasi jinis RCCB elektronik adhedhasar prinsip inuntuksi elektromagnetik lan balancing saiki. Nalika arus line fase lan zero ing sirkuit ora seimbang, i.e. Saiki, transformer saiki ing RCCB bakal ndeteksi ora ana signitas sing cocog. Sinyal iki, sawise diproses dening sirkuit elektronik, bakal micu tumindak mekanisme rilis, saengga sirkuit becer bakal cepet ngilangi sirkuit.

Fitur Utama

Sensitivitas dhuwur: RCBS Elektronik bisa ndeteksi arus sisa cilik, biasane kurang saka 30MA utawa malah luwih murah.

Tumindak kanthi cepet: Sawise arus sisa sing dideteksi ngluwihi nilai prasetel, RCCB bakal tumindak langsung kanggo ngethok sirkuit lan nyegah kacilakan.

Aman lan dipercaya: RcCB nggunakake komponen elektronik lan teknologi mikrocessor kanggo nyedhiyakake linuwih lan stabilitas sing luwih dhuwur.

Gampang diinstal lan njaga: RCBS Elektronik biasane duwe struktur kompak lan wiring prasaja, supaya gampang nginstal lan njaga.

Skenario aplikasi

RCBBs elektronik umume digunakake ing macem-macem kahanan ing macem-macem kahanan sing dibutuhake, kalebu nanging ora diwatesi:

Bangunan omah lan komersial: Digunakake kanggo nglindhungi peralatan listrik lan safety pribadi, nyegah kacilakan kejut listrik lan geni listrik.

Garis produksi industri: Digunakake kanggo nglindhungi peralatan listrik kayata motor lan transformer saka operasi normal, nyegah karusakan peralatan lan ngrusak amarga bocor lan kakehan.

Fasilitas umum: kayata rumah sakit, sekolah, perpustakaan lan papan liya, digunakake kanggo njamin operasi peralatan listrik lan panggunaan sing aman dening personel.
