Contactor AC Omah Omah

Contactors AC HOMUS StH8-100 dirancang kanggo AC 50Hz (utawa 60Hz), kanthi voltase operasi sing dirating nganti 400v. Dheweke duwe arus operasi sing dirating nganti 100A miturut kategori panggunaan AC-7A lan nganti 40a miturut kategori panggunaan AC-7B. Contactor iki digunakake kanggo ngontrol beban sing kurang utawa rada induktif ing aplikasi omah lan padha, uga kanggo ngontrol motor motor kluwarga. Produk utamane ditrapake ing omah, hotel, apartemen, bangunan kantor, bangunan umum, bangunan blanja, mall shopping, papan olahraga, lan liya-liyane, kanggo entuk fungsi kontrol otomatis. Standar tentrem: IEC61095, GB / T17885.

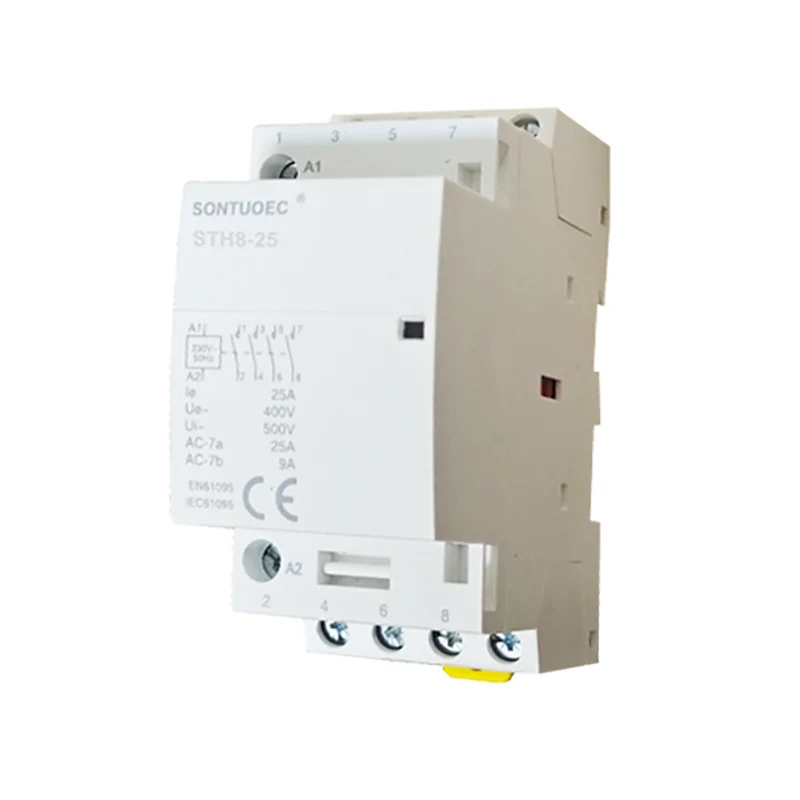

Model:STH8-25

Kirim Pitakonan

Deskripsi Produk

Ketik	contactor
Rating a	16	20	25	32	40	63	100
AIDS	Ya
BctSkindication bantu	Ya
Baktb Ngontrol Bantu Kuning klip	Ya

Ketik					Lebar ing 9mm modul

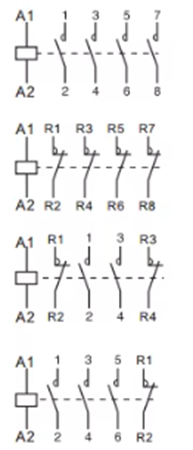

1p	Rating (LN) AC-7A	Rating (LN) AC-7A	Kontrol voltase (VA) (50Hz)	Hubungi
	16a	6a	24	1o	2
	20A	7a	110	1nc
	25a	9A	230
2p
	16a	6a	24	2o	2
	20A	7a	110	1no + 1nc
	25a	9A	230	2NC
	32A	12A	24	2o	4
	40a	18A	110	1no + 1nc
	63a	25a	230	2NC
	100A	_	24		6
			110	2o
			230
3p
	16a	6a	24	3o	4
	20A	7a	110	3nc
	25a	9A	230
	32A	12A	24	3o	6
	40a	18A	110	3nc
	63a	25a	230
4p
	16a	6a	24	4o	4
	20A	7a	110	4NC
	25a	9A	230	2o + 2NC 3o + 1NC
	32A	12A	24	4o	6
	40a	18A	110	4NC
	63a	25a	230	2o + 2NC 3o + 1NC
	100A	_	24	4o	12
			110
			230

Struktur utama

Contactor AC kluwarga biasane dumadi saka bagean ing ngisor iki:

Sistem kontak: kalebu kontak utama lan kontak bantu. Hubungan utama digunakake kanggo ngaktifake lan ngilangi sirkuit utama, sing biasane duwe arus sing luwih gedhe; Kontak bantu digunakake kanggo ngaktifake lan ngilangi sirkuit kontrol, sing duwe saiki sing luwih cilik.

Sistem elektromagnetik: iku kalebu inti wesi, armature lan kumpulan. Nalika kumpulan kasebut dadi tenaga, inti ngasilake lapangan magnet sing narik armature lan nutup kontak; Nalika kumparan kasebut dadi tenaga, kolom magnetik ilang, armature dirilis lan kontak rusak.

Piranti ENTRUISING ARC: Digunakake kanggo mateni busur nalika kontak ora pedhot, nyegah busur nyebabake karusakan ing kontak.

Shell And Accessortion: cangkang digunakake kanggo nglindhungi komponen internal saka pengaruh lingkungan njaba; Aksesoris kasebut kalebu kurungan sing dipasang, terminal, lan sapiturute, sing digunakake kanggo nyadari instalasi lan wiring terbatas.

Prinsip operasi

Prinsip kerja saka kontactors kluwarga AC adhedhasar prinsip inuntuksi elektromagnetik. Nalika kumpulan kasebut dadi tenaga, wesi inti ngasilake lapangan magnet sing narik armature lan nutup kontak; Nalika kumpule tenaga, kolom Magnetik ilang, armature dirilis lan kontak ora pedhot. Kanthi ngontrol tenaga lan de-tenaga saka coil, kontrol remot lan perlindungan sirkuit rumah tangga bisa diwujudake.

Paramèter teknis

Parameter teknis utama saka kontactor AC kluwarga kalebu voltase sing dirating, dirating saiki, frekuensi, nyambungake lan mecah kapasitas lan liya-liyane. Pilihan paramèter kasebut kudu ditemtokake miturut kahanan nyata sirkuit rumah tangga kanggo njamin operasi normal lan panggunaan kanthi aman saka terbatangan.

Voltase dirating: Nuduhake tingkat voltase nalika kontak bisa digunakake kanthi normal.

Dirating Arus: Nuduhake maksimal saiki sing terbatas sing bisa ditahan ing wektu sing suwe ing voltase dirating.

Frekuensi dirating: Frekuensi pasokan tenaga nalika kontak bisa digunakake kanthi normal.

Nyambung lan mecah kapasitas: Saiki maksimal sing dadi kontak sing bisa dipercaya lan ora bisa disambungake ing kahanan sing ditemtokake.
