Intelligent immersion anti kejut listrik leakage protector 220V air circuit breaker

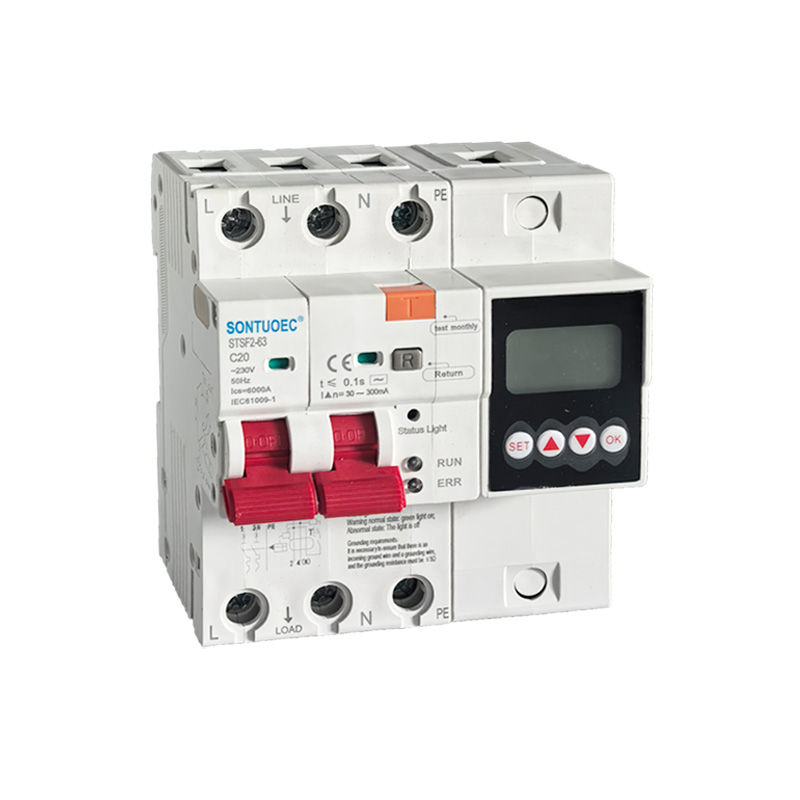

STSF2-63/100 100A 2p 4p Multifunctional RCBO cocok kanggo AC 50/60Hz, dirating ing sirkuit karo voltase saka 230V-400V lan dirating saiki 100A, nalika wong wis electrocuted utawa kothak daya bocor. Nalika kebocoran, overvoltage, lan undervoltage tekan nilai sing disetel, pemutus sirkuit saiki sing ampas bisa cepet operate ing wektu sing cendhak banget kanthi cepet ngilangi sumber daya. Nalika suhu ngawasi pemutus sirkuit saiki ampas tekan nilai sing disetel, kabel lemah ngawasi ora disambungake. Yen disambungake, produk kasebut ngetokake swara weker kanggo nglindhungi safety personel lan peralatan listrik, lan bisa nyingkiri Nyegah karusakan kanggo peralatan disebabake overvoltage ing kothak daya. Nduwe overload, short circuit, bocor, overvoltage Undervoltage lan fungsi proteksi overtemperature uga bisa digunakake kanggo intermittently nguripake lan mateni piranti listrik ing kahanan normal. Sirkuit cahya, utamané cocok kanggo sistem distribusi cahya industri lan komersial. Produk kasebut nduweni volume cilik, struktur kompak, lan efektifitas biaya sing luwih apik tinimbang produk liyane sing padha. Wis rupane ayu, Kapasitas pecah sing dhuwur ndadekake pilihan sing apik kanggo distribusi daya rumah tangga. Produk iki tundhuk karo standar GB / T 16917.1 lan IEC 61009-1 lan wis entuk sertifikasi CE.

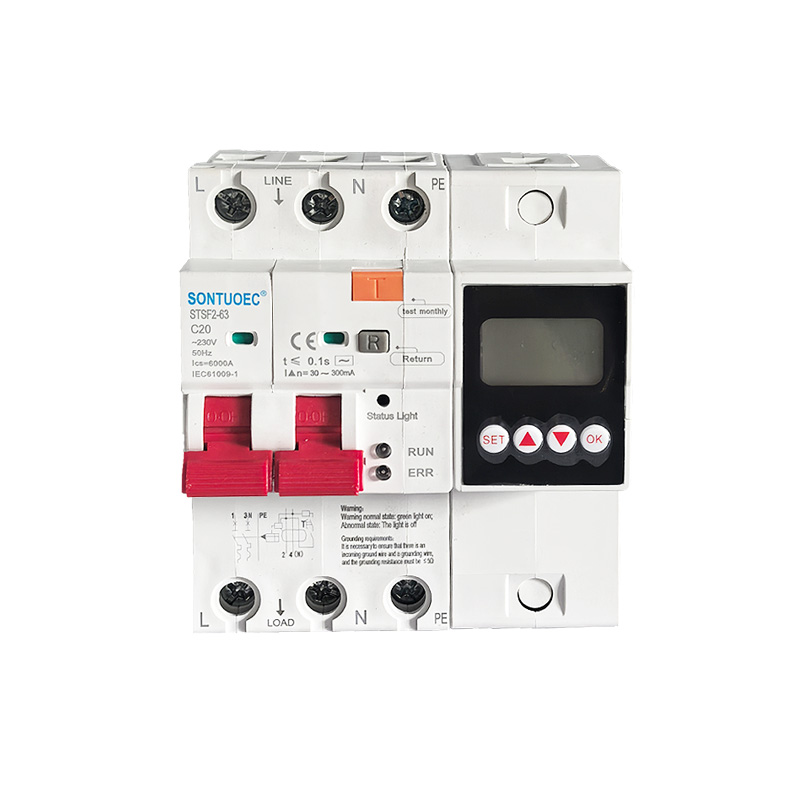

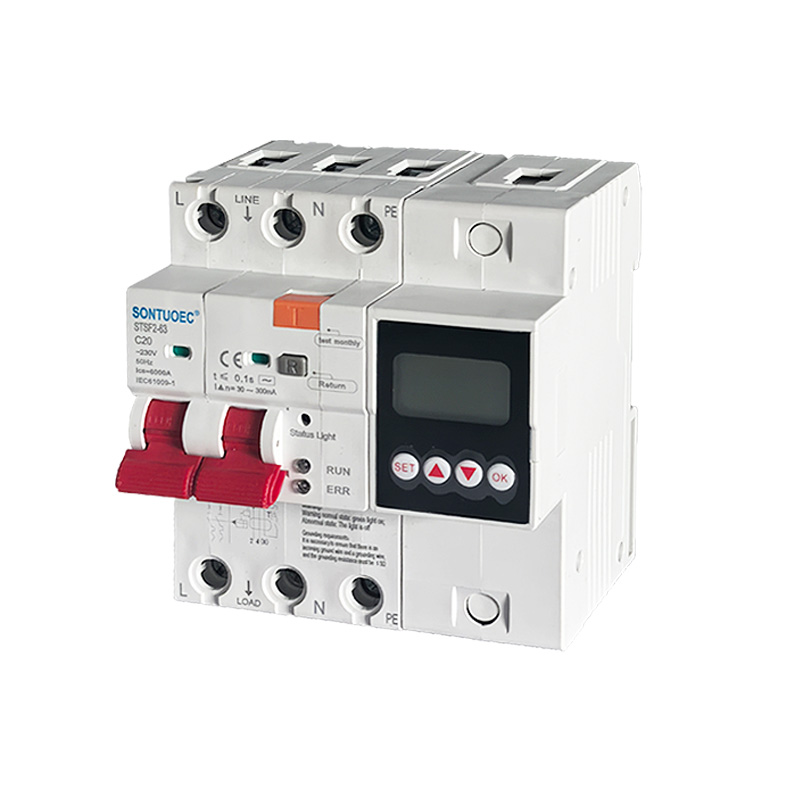

Model:STFS2-63

Kirim Pitakonan

Deskripsi Produk

SPESIFIKASI:

Listrik fitur	Standar	Unit	IEC/EN 61009-1
	Mode		Tipe elektronik
	Tipe (bentuk gelombang kebocoran bumi sing dirasakake)		AC
	Karakteristik release termo-magnetik		B, C, D
	Rated saiki ln	A	6-100A(6,10,16,20,25,32,40,63;80,100A) Bisa diatur
	Kutub	P	1P+N, 3P+N
	Tegangan Rated Ue	V	AC 230, 400 (Adjustable)
	Rated sensitivitas I△n	A	30-300mA (30.100.300mA) Luwes
	Dirating residual nggawe lan breaking kapasitas l△m	A	500
	Kapasitas sirkuit cendhak sing dirating Icn	A	6000
	Wektu istirahat ing ngisor I△n	S	≤0.1
	frekuensi dirating	Hz	50/60
	Rated impulsewithstand voltase (1.2/50)Uimp	V	4000
	Tegangan test dielektrik ing ind.Freq kanggo 1min	kV	2
	Tegangan isolasi Ui	V	250
	Gelar polusi		2
Other	Over/under proteksi voltase;	lan	Pangreksan Suhu ; Fire-alwarm lan liya-liyane
Fitur mekanik	urip listrik		4000
	urip mekanik		10000
	Fault saiki Indikator		YA
	Gelar pangayoman		IP20
	Suhu sekitar	ºC	-5~+40 (Aplikasi khusus mangga deleng
	(kanthi rata-rata saben dina≤35ºC)	ºC	koreksi kompensasi suhu)
	Suhu panyimpenan	ºC	-25~+70
Instalasi	Tipe sambungan terminal		Kabel / Pin-jinis busbar / U-jinis busbar

	Ukuran terminal ndhuwur / ngisor kanggo kabel	mm2	25
	Ukuran terminal ndhuwur / ngisor kanggo kabel	AWG	18-5
	Ukuran terminal ndhuwur / ngisor kanggo busbar	mm2	25
	Ukuran terminal ndhuwur / ngisor kanggo busbar	AWG	18-3
	Pemasangan		Ing rel DIN EN 60715 (35mm) kanthi piranti klip cepet
	Sambungan		Saka ndhuwur

SUHU UDARA SAUDARI:

1. Suhu udara sekitar ora luwih murah tinimbang -5 1C, ora luwih dhuwur tinimbang + 40 C, lan nilai rata-rata saben dina ora ngluwihi + 35 C.

2. Altitude: Ketinggian situs instalasi ora ngluwihi 2000m.

3. kahanan atmosfer

Udhara resik, lan ing suhu maksimal +40 'C, kelembapan relatif udhara ora dhuwur Luwih saka 50%. Kelembapan relatif sing luwih dhuwur diidini ing suhu sing luwih murah, kayata ing +20 C,

Kelembapan relatif ora kudu ngluwihi 90%. Amarga kondensasi moderat sok-sok sing disebabake owah-owahan suhu, manungsa waé kudu dibayar kanggo njupuk langkah sing cocog.

4. Kategori Instalasi Kategori instalasi yaiku lI lan III

Saiki lan Jumlah Kutub

100A: Iki nuduhake yen RCBO dirating ing 100 amps. Rating saiki yaiku nilai maksimum arus sing bisa ditindakake dening pemutus sirkuit tanpa nyebabake panas utawa karusakan.

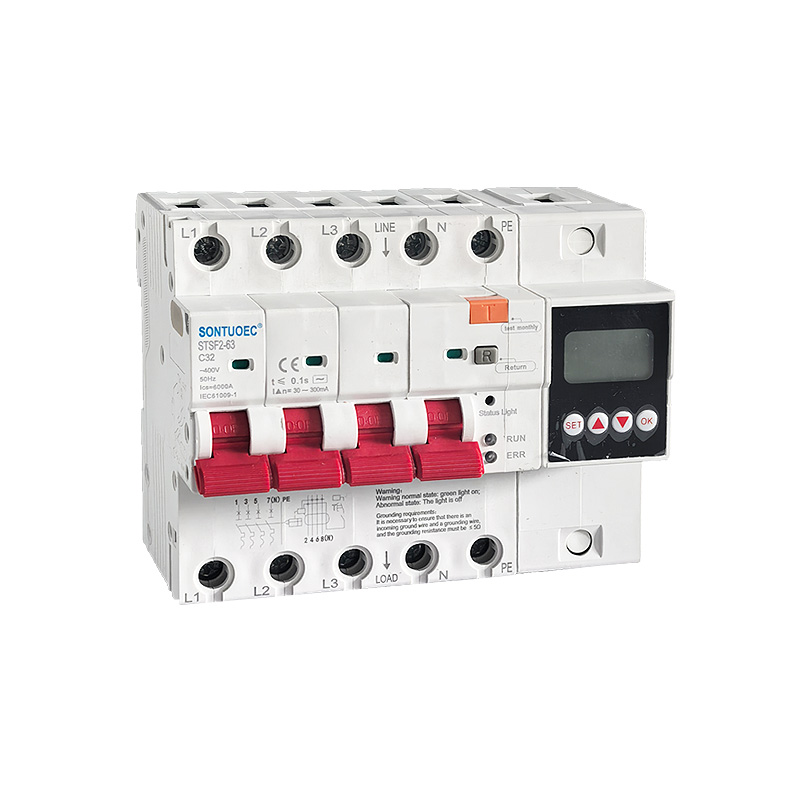

2p, 4p: "p" ing kene tegese jumlah kutub, yaiku jumlah fase sirkuit sing bisa disambungake pemutus sirkuit. 2p tegese pemutus sirkuit bisa disambungake menyang rong fase sirkuit (biasane Fire lan Zero), dene 4p tegese bisa disambungake menyang patang fase sirkuit (biasane Fire telung fase lan Zero).

Multifungsi

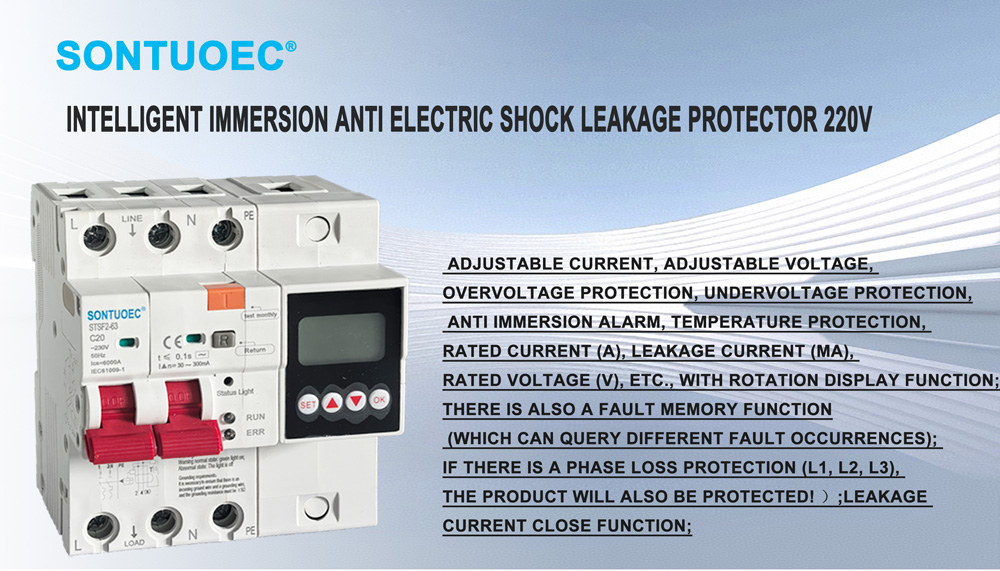

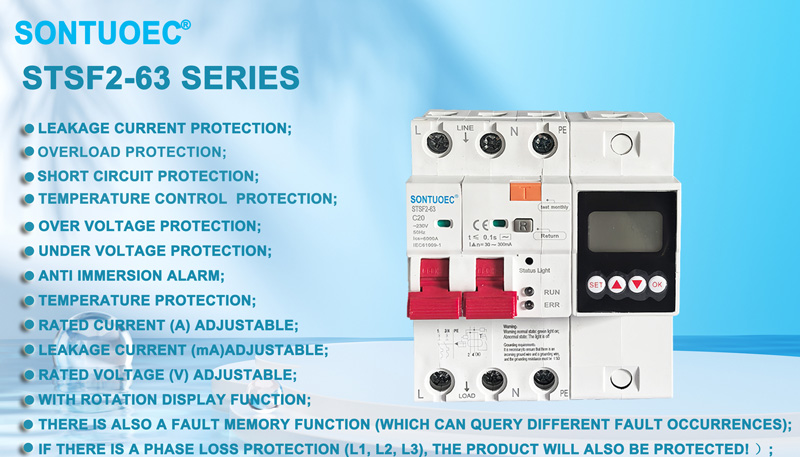

Multifungsi nuduhake yen RCBO Multifungsi 100A 2p 4p iki dilengkapi macem-macem fungsi perlindungan. Saliyane kakehan dhasar lan proteksi short-circuit, uga bisa nyedhiyakake proteksi bocor, proteksi undervoltage, proteksi overvoltage, lan liya-liyane. proteksi suhu，Weker mlebu banyu，Arus lan voltase sing bisa diatur.Perlindhungan iki ngidini RCBO nyedhiyakake proteksi sing luwih lengkap kanggo sirkuit lan peralatan.

Pènget!

Warning status normal: lampu ijo urip;

Status abnormal: Lampu mati

Syarat grounding:

Iku perlu kanggo mesthekake yen ana kabel lemah mlebu lan kabel grounding, lan resistance grounding kudu s 5Q!

Skenario Aplikasi

Wiwit RCBO nduweni macem-macem fungsi proteksi, asring digunakake ing sirkuit sing mbutuhake safety pribadi, kayata sirkuit listrik kanggo cahya, daya lemah, lan peralatan listrik ing omah lan panggonan umum. Panggonan kasebut asring ditondoi dening banyu lan kelembapan, sing bisa nyebabake kacilakan bocor. Kajaba iku, RCBO uga bisa digunakake ing sistem listrik industri ing ngendi safety manungsa minangka prasyarat, kayata sirkuit kontrol lampu periferal, sistem radar, lan instrumen eksplorasi geologi.
