Contactor ac lc1-n

Contactors AC LC1-N Cocog kanggo digunakake ing sirkuit karo AC 50hz utawa 60Hz, voltase nganti 660v (nganti 690V kanggo sawetara model) lan arus nganti 95A. Iki digunakake kanggo nyambungake lan mecah sirkuit kanthi jarak sing dawa, uga asring diwiwiti lan ngontrol motor AC.

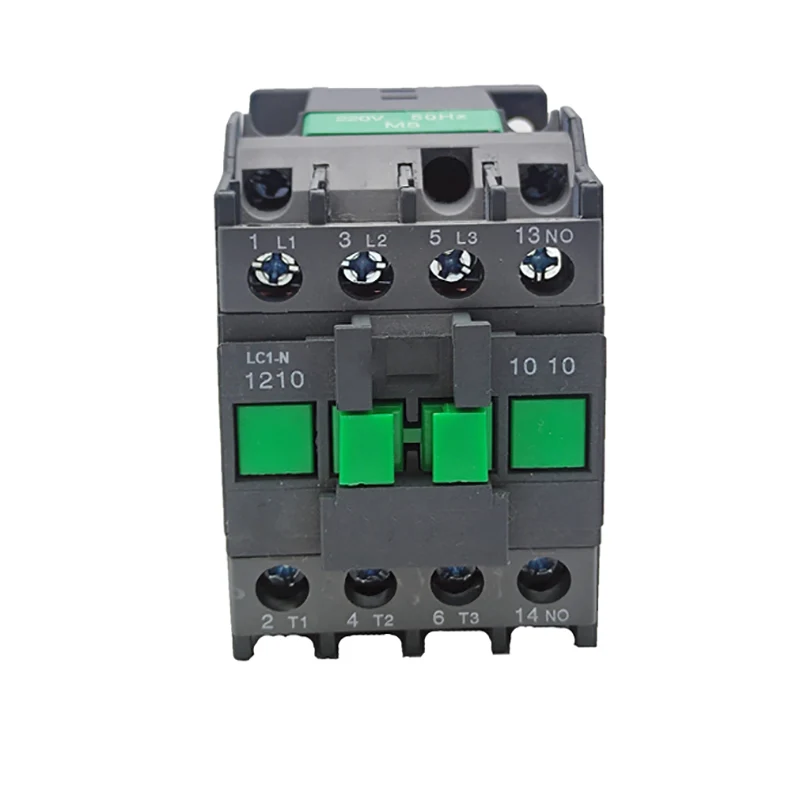

Model:LC1-N1210

Kirim Pitakonan

Deskripsi Produk

Ketik		LCI-N09	Lc1-n12	Lc1-n18	LC1-N25	LC1-N32	LC1-N40	Lc1-n50	Lc1-n65	LC1-N80	LC1-N95
Rated makarya (a)	Ac3	9	12	18	25	32	40	50	65	80	95
Rated makarya (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Rating stardpower saka 3-phase Motors 50 / 60Hz incategori ac-3	220 / 230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380 / 400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415v	4	5.5	9	11	15	22	25	37	45	45
	500v	5.5	7.5	10	15	18.5	22	30	37	55	55
	660 / 690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Ringkesan Panas Saiki (A)		20	20	32	40	50	60	80	80	125	125
Urip listrik	AC3 (X104)	100	100	100	100	80	80	60	60	60	60
Urip listrik	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Urip mekanik (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Nomer kontak	3p + Ora					3p + nc + ora
Nomer kontak	3p + nc					3p + nc + ora

Fitur struktural

Desain Modular: Contactor AC LC1-N Ketik nganggo desain modular kanthi kombinasi fungsi lengkap, sing cocog kanggo pangguna milih lan gabungke miturut kabutuhan.

Sistem elektromagnetik: kalebu coil elektromagnetik lan inti wesi, yaiku bagean penting saka kondhang, nyelidiki kanggo nyetir penutupan lan sambungan kontak.

Sistem kontak: kalebu kontak utama lan kontak bantu. Hubungan utama digunakake kanggo nyambung lan ngilangi sirkuit utama lan ngontrol arus sing luwih gedhe; Kontak bantu ing sirkuit kontrol kanggo nyukupi syarat macem-macem cara kontrol.

Sistem Extinguishing Arc: Dilengkapi piranti sing ora ana busur busur, umume tutup slit busur longitudinal semi-ditutup, lan dilengkapi sirkuit busur sing kuwat kanggo mesthekake yen kontak bisa direncanakake, nyuda karusakan busur ing kontak.

Prinsip operasi

Nalika sirkuit kontrol tenaga, gulu elektromagnetik ngasilake lapangan magnet, sing narik kawigaten inti wesi kanggo nyetir kontak sing cedhak, saéngga nyambungake sirkuit utama kompresor. Nalika sirkuit kontrol dipateni, kolom magnetik ilang, inti wesi ngreset ing tumindak musim semi, kontak kasebut dipedhot, lan sirkuit utama kompresor uga dipabarke.

Paramèter teknis utama

Voltase Kontrol Daya Daya Daya Dipuntedahaken: kalebu 24V, 48V, 110v, 127v, 240V, 48V, 480v, 680V, 600V, 600V, 600V, 600V, 600V, 600V, 600V, 600V, 600V lan pilihan liyane.

Sederhana Sederhana: Biasane (0,85 ~ 1.1) Times voltase sumber kontrol dirating.

Rilis voltase: Biasane (0,2 ~ 0.75) Times voltase sumber kontrol sing dirating.

Wektu nyedhot: gumantung saka model kasebut, wektu nyedhot beda-beda, biasane antarane 12 ~ 35ms.

Wektu diluncurake: Maneh, wektu release beda-beda gumantung saka model kasebut, umume antarane 4 ~ 20ms.

Urip listrik: Ing kategori panggunaan AC-3, urip listrik bisa atusan ewu kaping pirang-pirang yuta kaping pirang-pirang yuta.

Urip mekanik: urip mekanik biasane ana ing pirang-pirang yuta nganti 10 yuta siklus.

LC1- N Type AC Contactor
