Prinsip kerja babagan relay lan pilihan termal

Hubungan termalminangka anggota penting saka kulawarga relay, sing asring digunakake ing produksi lan nahan pentinge.

Prinsip kerja saka relay termal

Unsur pemanasan ing relay termal, sing ngasilake panas, kudu nyambung karo seri kanthi sirkuit motor. Iki ngidini relay termal kanggo langsung ndeteksi arus kakehan motor. Unsur sensasi relay termal biasane dadi jalur bimetalik. Strip bimetallik minangka komposit loro lembaran logam kanthi koefisien ekspansi linier sing beda, mekanik ditekan bebarengan. Lapisan kasebut kanthi coefisien ekspansi sing luwih gedhe diarani lapisan aktif, nalika lapisan kanthi koefisi ekspansi sing luwih cilik diarani lapisan pasif. Yen digawe panas, jalur bimetallik berkembang kanthi linear. Amarga koefisien ekspansi liniar sing beda saka rong lapisan logam lan kontak sing cedhak, jalur bimetallik mbengkongake menyang lapisan pasif. Kekuwatan mekanik sing digawe dening pambengkong iki nyebabake kontak kanggo operate.

Bubar relay termal

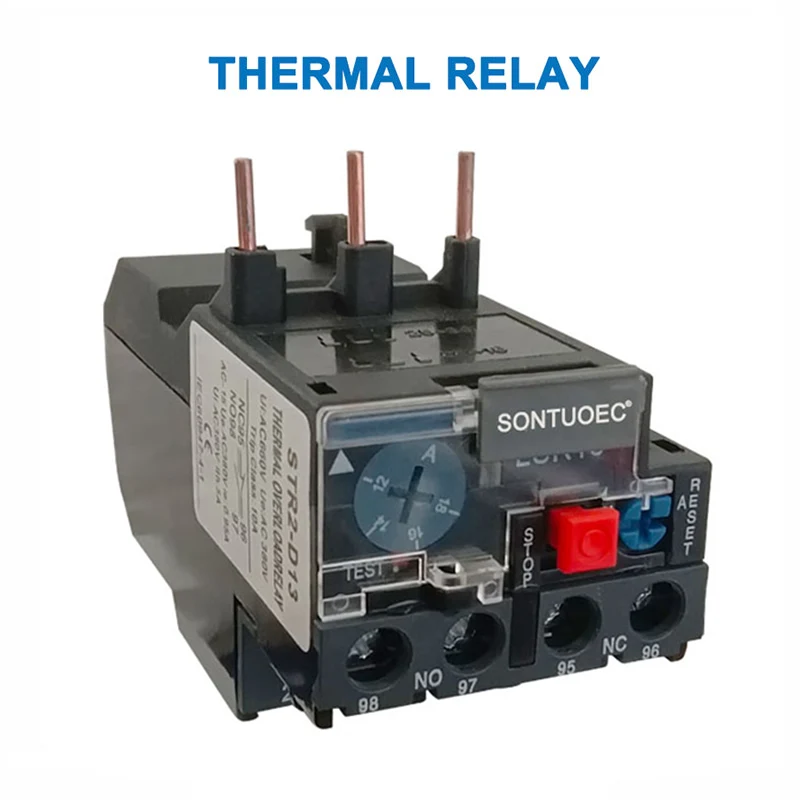

Arelay termalkasusun saka unsur pemanasan, jalur bimetallik, kontak, lan mekanisme pangaturan. Unsur pemanasan minangka kawat resistor resistor rendah nyambungake ing seri kanthi sirkuit utama motor sing dilindhungi. Strip bimetallik dibentuk kanthi mencet rong lembaran logam kanthi koefisien ekspansi termal sing beda. Nalika motor dibebasake, saiki mili ing unsur pemanasan ngluwihi saiki sing setya, nyebabake bimetalik kanggo mbengkongake munggah ing piring lan mbukak kontak sing biasane ditutup. Wiwit kontak sing biasane ditutup wis nyambung karo sirkuit kontrol motor, buka kasebut, bisa mbukak kontak utama sing disambungake, saéngga mbukak sirkuit utama motor, saengga nyedhiyakake perlindungan sing utama

Fungsi relay termal

Utamane digunakake kanggo nyedhiyakake perlindungan overload kanggo motor sing asynchronous. Prinsip operasi yaiku nalika overload saiki liwat unsur termal, mbengkongake, nyurung kontak kasebut lan ngetrapake motor, kanthi mangkono nyedhiyakake motor, saengga nyediakake perlindungan. Amarga transfer panas saka jalur bimetallic sajrone proses pambengkong mbutuhake wektu sing suwe, relay termal ora bisa digunakake kanggo perlindungan cirkuit cendhak; Dheweke mung bisa digunakake minangka perlindungan paling gedhe kanggo relay Thermal proteksi.

Tujuan relay termal

Termal menehiDigunakake utamane kanggo perlindungan overload sirkuit.

 Prinsip operasi yaiku nalika overload saiki liwat unsur termal, nyusup, nyurung kontak kasebut lan ngetrapake beban kasebut, saengga nyedhiyakake perlindungan. Amarga transfer panas saka jalur bimetallic sajrone proses mbengkongake butuh wektu sing suwe, relay termal ora bisa digunakake kanggo perlindungan sirkuit cendhak, nanging mung kanggo nglindhungi overload.

Langkah-langkah kanggo milih relay termal
