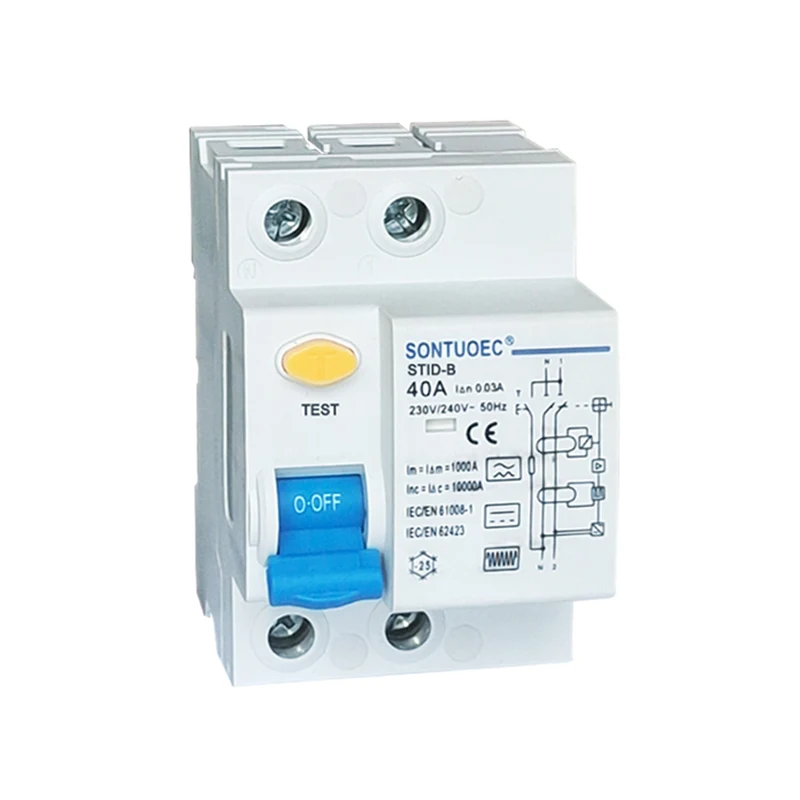

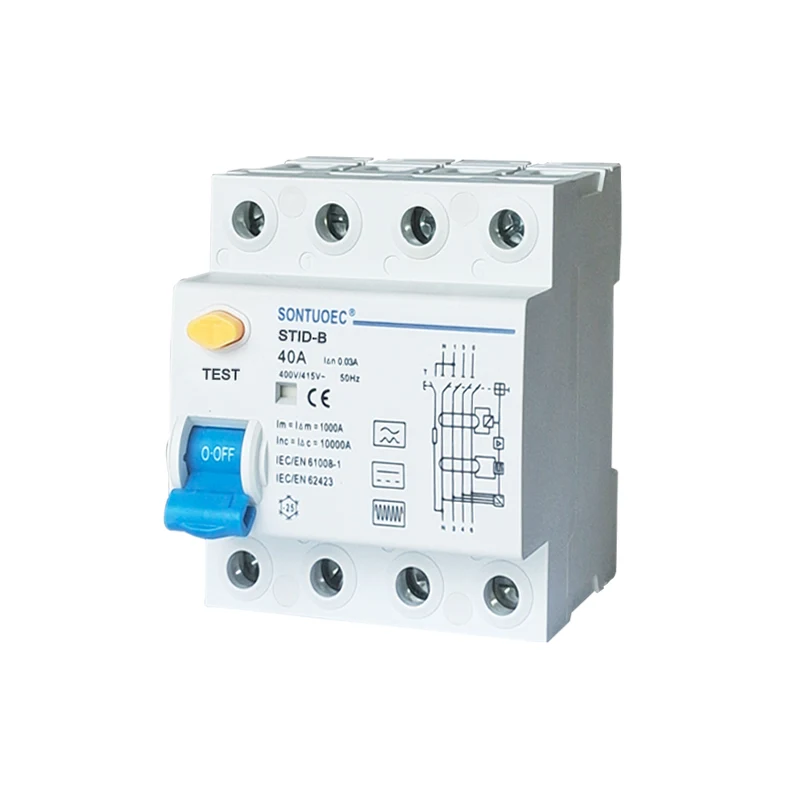

RCCB B Model Circuit Saiki Breaker

RCCB B Model Circuit Untu Resep Saiki Nglindhungi ing acara kaluputan kontual saiki ing lapangan Fase, Bidhane lan intidasi lan intids kecepatan, IEC / En61008-1 lan IEC / En62423 standar.

Model:STID-B

Kirim Pitakonan

Deskripsi Produk

Listrik Fitur	Standar		IEC / EN62423 & IEC / en61008-1
	Jinis (wangun gelombang saka bocor bumi)		B
	Dirating saiki ing	A	25,40,63
	Cagak	P	1p + n, 3p + n
	Voltase dirating ue	V	IP + N: 230 / 240V; 3P + N: 400 / 415v
	Sensitivitas sing dirating i n	A	0,03,0.1,0.3
	Penebat voltase UI	V	500
	Nggawe Mindhah lan	A	500 (ing = 25A / 40A)
	kapasitas breaking i m	A	630 (ing = 63A)
	Short-Circuit Saiki I C	A	10000
	SCPD FUSE	A	10000
	Istirahat ing ngisor i n	s	≤0.1
	Frekuensi dirating	Hz	50
	Tanduran tahan tahan dandan (1.2 / 5.0) uimp	V	4000
Mekanicai Fitur	Tegangan Tes Dielettrik ing Ind. Fred. kanggo 1min	kv	2.5
	Gelar Polusi		2
	Urip listrik		2000
	Mekanikasa Iife		10000
	Indikator Fault Saiki		Ya
	Gelar Perlindhungan		IP20
	Suhu sekitar (kanthi rata-rata saben dina 35)	ºc	-40 ~ + 55ºC
	Suhu panyimpenan	ºc	-40 ~ + 70ºC

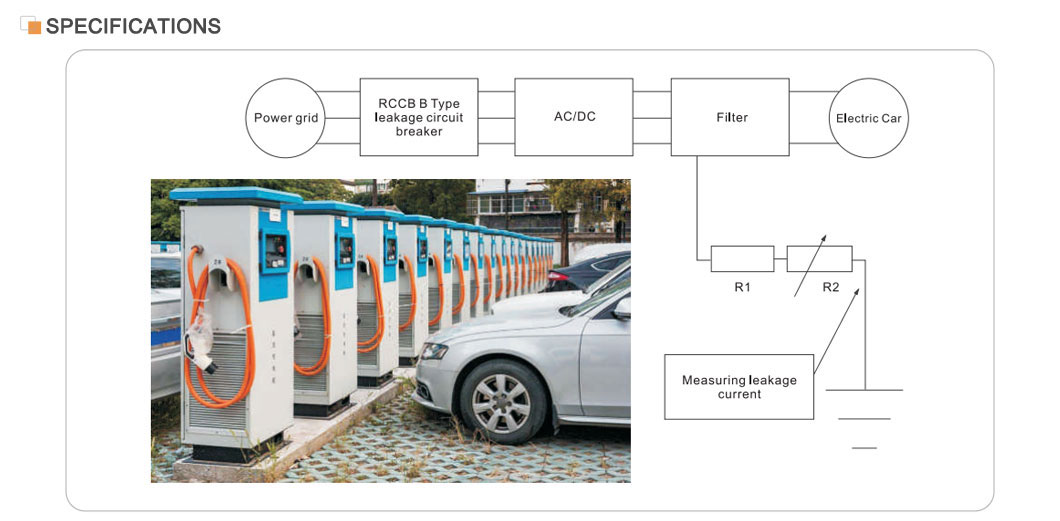

Brecuit Circuit Breaker Stid-B Residual Saiki cocog kanggo jinis A lan uga cocog kanggo infualitas DC residu, arus residu sing bisa muncul saka sirkuit rectifier dhuwur. Nyedhiyakake pangayoman yen arus kesalahan sing terus-terusan ing jaringan telung tahap. Stid-B digunakake ing lapangan stasiun, peralatan medis lan instrumen, pengontrol lan drive kacepetan variabel, pangisi daya baterei lan inverters (DC). Stid-B tundhuk karo IEC / En61008 lan IEC / En62423 standar.

Fitur Utama

Rated Attage: 40A, cocog kanggo sistem listrik sing luwih gedhe.

Perlindhungan Leakage: Kanthi sensitivitas lan akurasi dhuwur, bisa ndeteksi bocor saiki lan ngethok sumber daya ing wektu sing cendhak.

Kinerja safety: Cocog karo standar internasional kayata IEC / en61008.1 lan GB16916.1, kanggo njamin safety lan linuwih produk kasebut.

Scope of Application: Digunakake kanthi akeh ing industri, komersial, dhuwur lan sipil bangunan nyedhiyakake perlindungan lengkap kanggo sistem listrik.

Prinsip operasi

RCCB B Model Circuit Saiki Breaker adhedhasar transformer zero saiki. Saben tahap nindakake liwat transformer saiki nol, sisih sekunder sing nyambung karo periodi elektromagnetik. Ing kahanan normal, jumlah vektor saka arus fase liwat transformer saiki nul, saengga fluks liwat transformer kasebut uga nul, lan sirkuit sirkuit ora bakal bisa digunakake. Nanging, sawise leakage saiki mundhak lan nyopir voltase output sisih sekunder kanggo tuwuh ing level tartamtu, ngeculake mekanisme operasi kanggo tumindak lan nyopot mekanat sing disambungake.

Milih lan instalasi

Pilihan: Nalika milih RCCB, paramèter kayata voltase sing dirating, dirating saiki, wektu bocor saiki wektu kanggo sistem listrik kudu dianggep. Sampeyan uga kudu milih RCC sing cocog miturut jinis pangayoman sing dibutuhake (E.g. Perlindhungan kontak langsung utawa perlindungan kontak ora langsung).

Instalasi: RCCB kudu diinstal ing pungkasan sistem listrik utawa ing baris cabang kanggo njamin perlindungan lengkap saka sistem listrik kabeh utawa garis cabang tartamtu. Sajrone instalasi, standar lan kode sing relevan kudu diamati kanthi ketat kanggo njamin sambungan sing tepat lan operasi sing bisa dipercaya saka RCCB.
