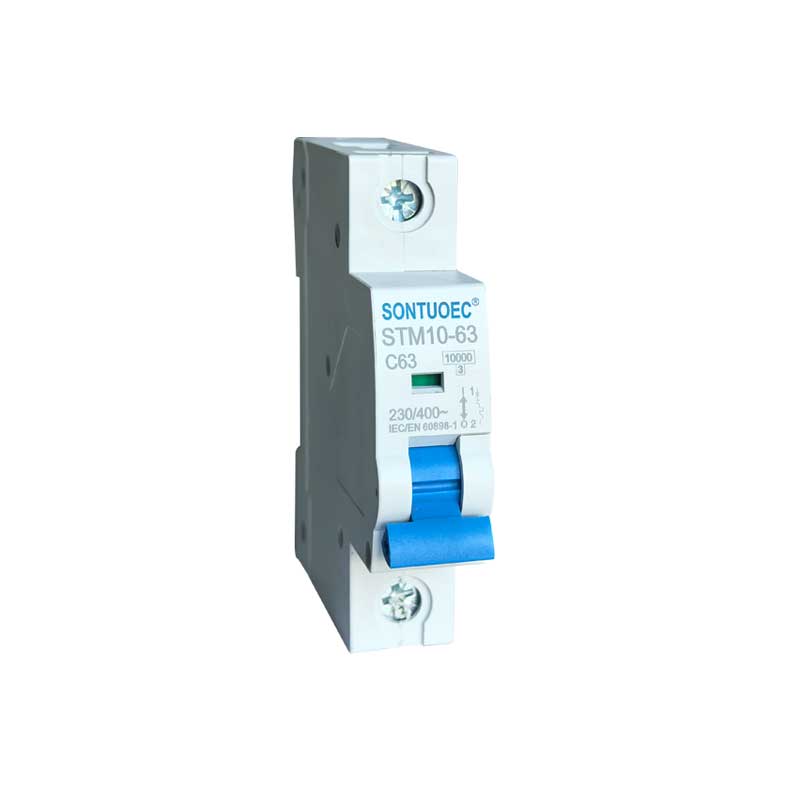

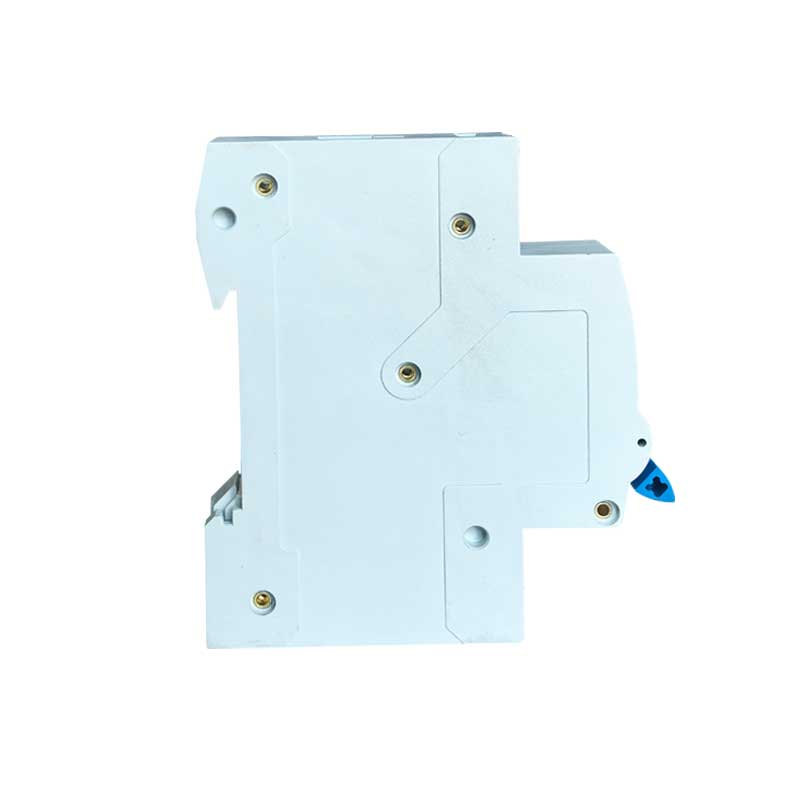

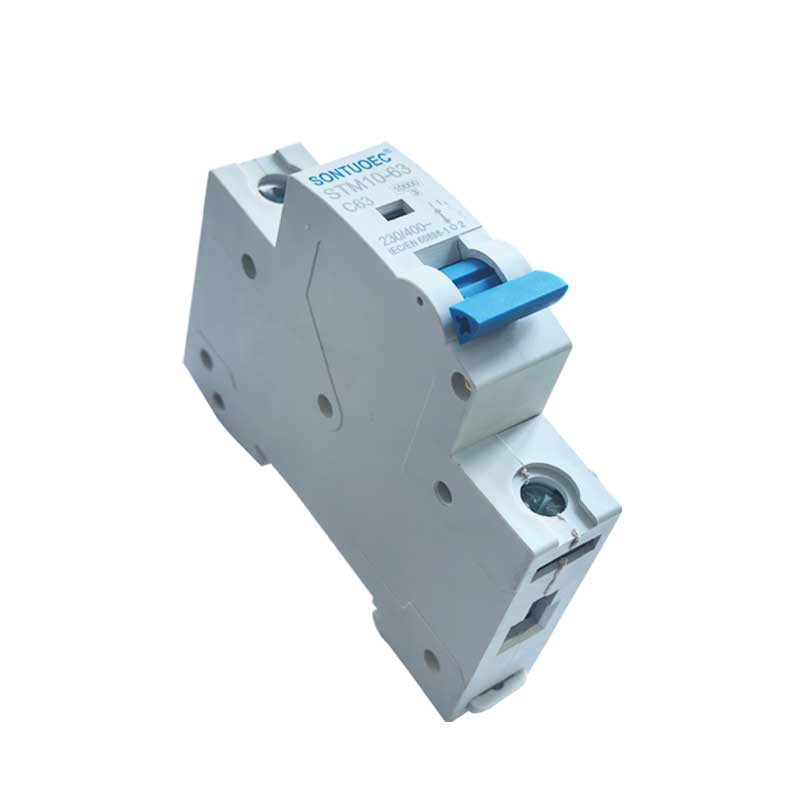

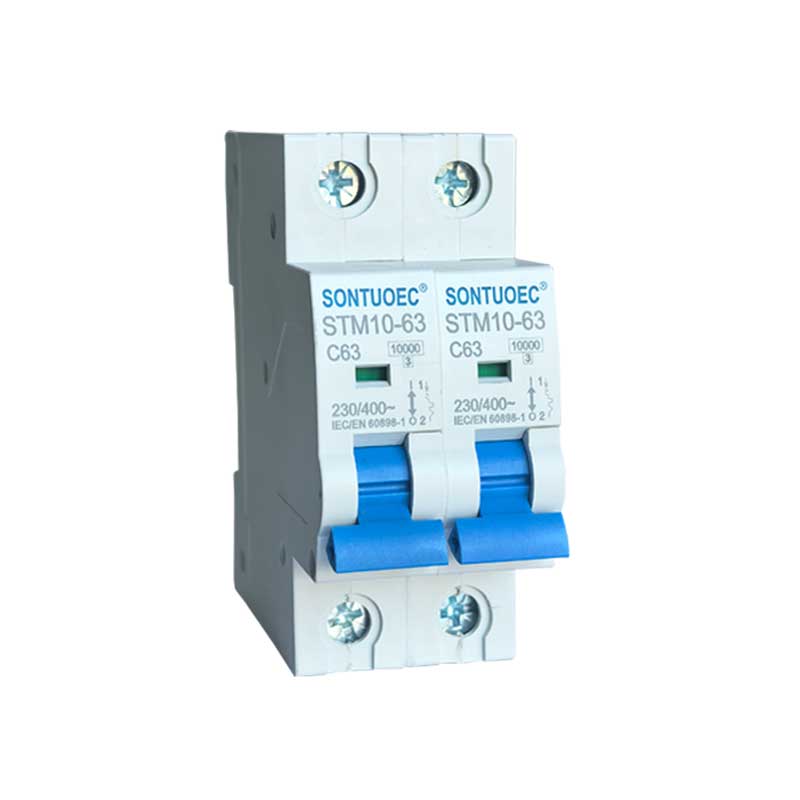

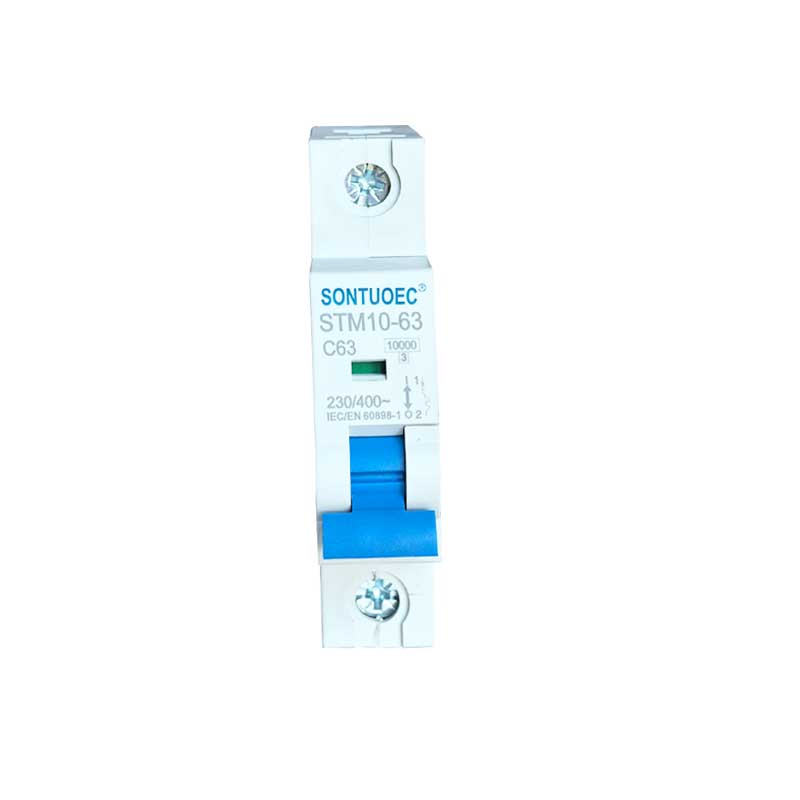

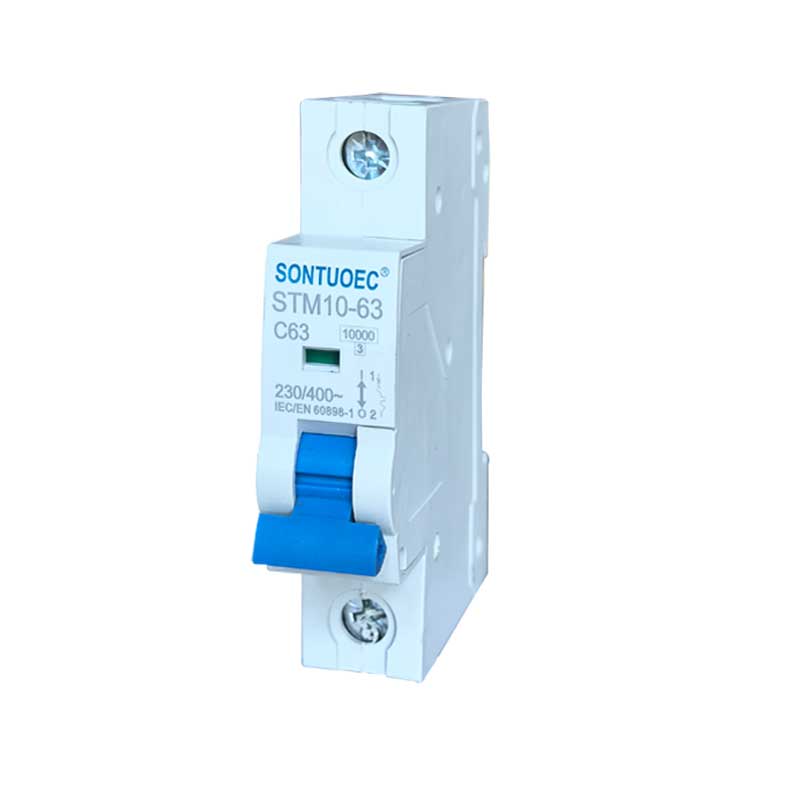

Pabrik Sontuoec Direct Sale MCB Stm10-63 Series 6ka Miniatur Circuit Breaker

SONTUOEC minangka salah sawijining panyedhiya / pabrikan Cina sing spesialisasine ing produksi macem-macem peralatan listrik cilik STM10-63 Series pemutus sirkuit miniatur dhuwur duwe fitur struktur maju, kinerja sing dipercaya, kapasitas pecah dhuwur, katon elegan lan cangkang lan bagean digawe saka bahan kanthi resistensi dampak, fitur tahan api sing kuat. Iku cocok kanggo sistem daya 50 utawa 60 frekuensi, Ue 400V lan ngisor, Ui 63A lan ngisor. Iki ditrapake utamane ing bangunan kantor, omah, kanggo lampu, distribusi daya lan kakehan lan proteksi peralatan sirkuit cendhak. Biasane, uga bisa digunakake minangka transfer sistem daya sing ora kerep. Iku cocog karo standar IEC60898.1 lan GB10963.1

Model:STM10-63

Kirim Pitakonan

Deskripsi Produk

Spesifikasi:

	Standar		IEC/EN 60898-1
listrik	Rated saiki Ing	A	1,2,4,6,10,16,20,25,32,40,50,63A
fitur	Kutub	P	1,2,3,4
	Tegangan Rated Ue	V	AC 230, 400
	Tegangan isolasi Ui	V	500
	frekuensi dirating	Hz	50/60
	Kapasitas rusak sing dirating	A	3000, 4500, 6000
	Rated impuls tahan voltase (1.2/50)Uimp	V	4000
	Tegangan test dielektrik ing ind.Freq.kanggo 1 min	Kv	2
	Gelar polusi		2
	Karakteristik release termo-magnetik		B, C, D
Mekanik	urip listrik	t	4000
fitur	urip mekanik	t	10000
	Gelar pangayoman		IP20
	Suhu referensi kanggo setelan	ºC	30
	saka unsur termal	ºC	30
	Suhu sekitar	ºC	-5~+40 (Aplikasi khusus mangga deleng
	(kanthi rata-rata saben dina ≤35ºC)	ºC	koreksi kompensasi suhu)
	Suhu panyimpenan	ºC	-25~+70
Instalasi	Tipe sambungan terminal		Kabel / Pin-jinis busbar
	Ukuran terminal ndhuwur / ngisor kanggo kabel	mm2	25
	Ukuran terminal ndhuwur / ngisor kanggo kabel	AWG	3 ing 18
	Ukuran termal ndhuwur / ngisor kanggo busbar	mm2	25
	Ukuran termal ndhuwur / ngisor kanggo busbar	AWG	3 ing 18
	Torsi tightening	N*m	2
	Torsi tightening	Ing-lbs	18
	Pemasangan		ing rel DIN EN 60715(35mm) kanthi piranti klip cepet
	Sambungan		Saka ndhuwur lan ngisor

Fungsi utama STM10-63 Miniatur Circuit Breaker

1. Proteksi kakehan: Nalika saiki ing sirkuit ngluwihi Nilai dirating saka MCB, STM10-63 Miniatur Circuit Breaker bakal otomatis Cut mati sirkuit ing wektu pesawat kanggo nyegah sirkuit lan peralatan saka overheating.

2.Short-circuit pangayoman: Nalika short-circuit occurs ing sirkuit, STM10-63 Miniatur Circuit Breaker bakal langsung Cut mati sirkuit kanggo nyegah short-circuit saiki saka ngrusak sirkuit lan peralatan.

3. Proteksi bocor (sawetara MCB duwe fungsi iki): kanggo MCB kanthi proteksi bocor, nalika ana bocor ing sirkuit, STM10-63 Miniatur Circuit Breaker bakal cepet ngilangi sirkuit kanggo nglindhungi safety pribadi.

Prinsip operasi MCBs

MCB biasane ngemot detektor trip magnetik utawa elektronik termal, sing digunakake kanggo ndeteksi owah-owahan arus ing sirkuit. Nalika saiki ora normal, striker micu mekanisme tripping saka MCB, nyebabake STB1-63 Miniatur Circuit Breakerto cepet Cut mati sirkuit.

1.Thermal Magnetik striker: Iku ngompliti panas kui nalika saiki liwat konduktor kanggo pemicu tripping ing. Nalika arus gedhe banget, konduktor dadi panas, nyebabake bimetal ing njero striker magnet termal mlengkung, saéngga micu mekanisme tripping.

2.Electronic striker: Iku ngompliti komponen elektronik kanggo ndeteksi owah-owahan saiki lan ngontrol tumindak mekanisme tripping. Nalika arus ora normal dideteksi, penyerang elektronik ngirim sinyal menyang mekanisme tripping kanggo ngilangi sirkuit kasebut.

Skenario Aplikasi MCB

MCB umume digunakake ing sistem listrik ing wilayah omah, komersial lan industri kanggo nglindhungi sirkuit lan peralatan saka karusakan sing disebabake dening arus abnormal. Padha biasane diinstal ing kothak distribusi, switchboards utawa lemantun kontrol lan digunakake minangka switch utama utawa saklar cabang saka sirkuit.

Seleksi lan Instalasi MCBs

1.Selection: Nalika milih MCBs, sampeyan kudu nimbang faktor kayata saiki dirating saka sirkuit, tingkat voltase, karakteristik pangayoman, lan apa pangayoman bocor dibutuhake. Sampeyan uga penting kanggo mesthekake yen STB1-63 Miniatur Circuit Breaker sing dipilih tundhuk karo standar lan peraturan safety listrik lokal.

2. Instalasi: Pemutus Sirkuit Miniatur STB1-63 kudu dipasang ing lingkungan sing garing lan berventilasi bebas saka gas korosif lan mesthekake yen kabel kasebut bener lan aman. Sajrone instalasi, peraturan safety listrik sing relevan lan prosedur operasi kudu diamati.
