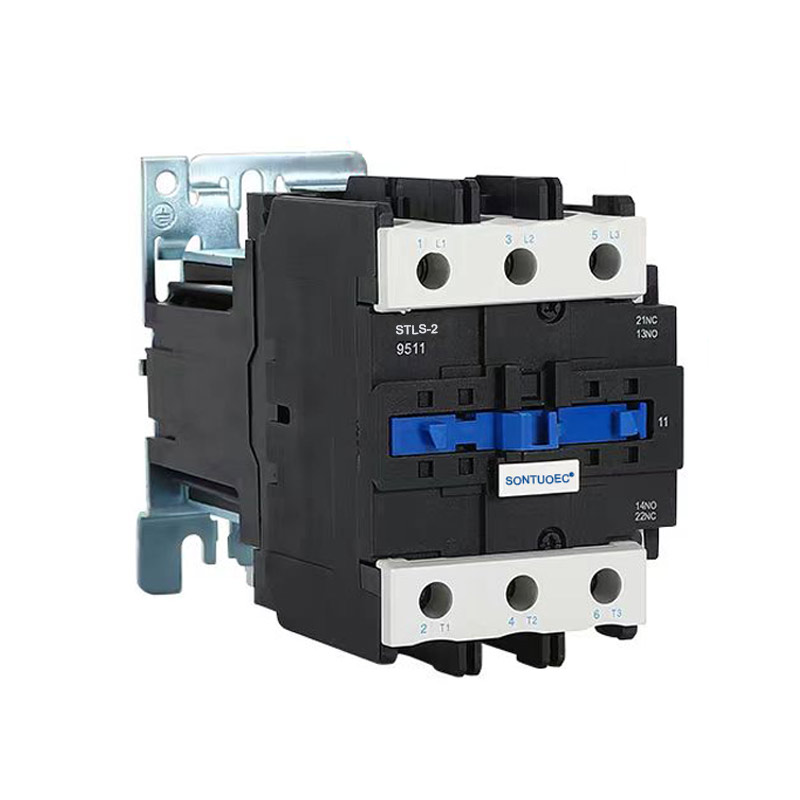

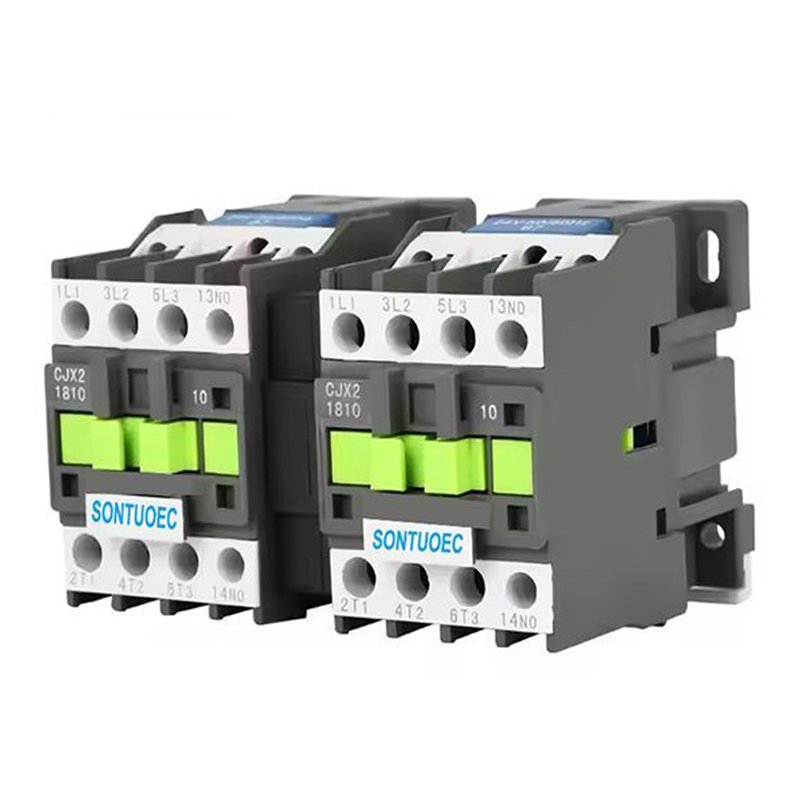

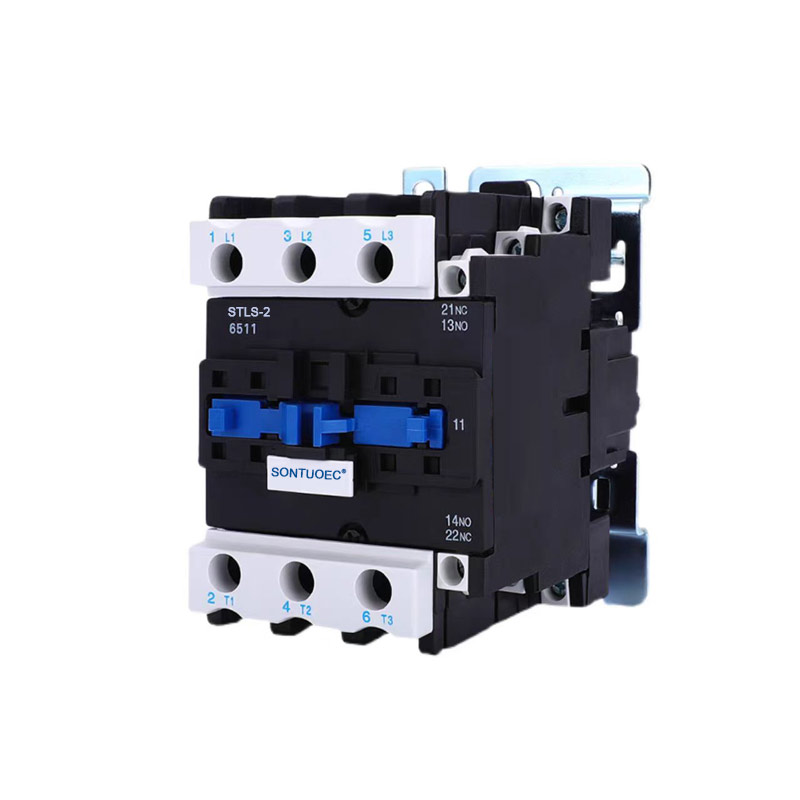

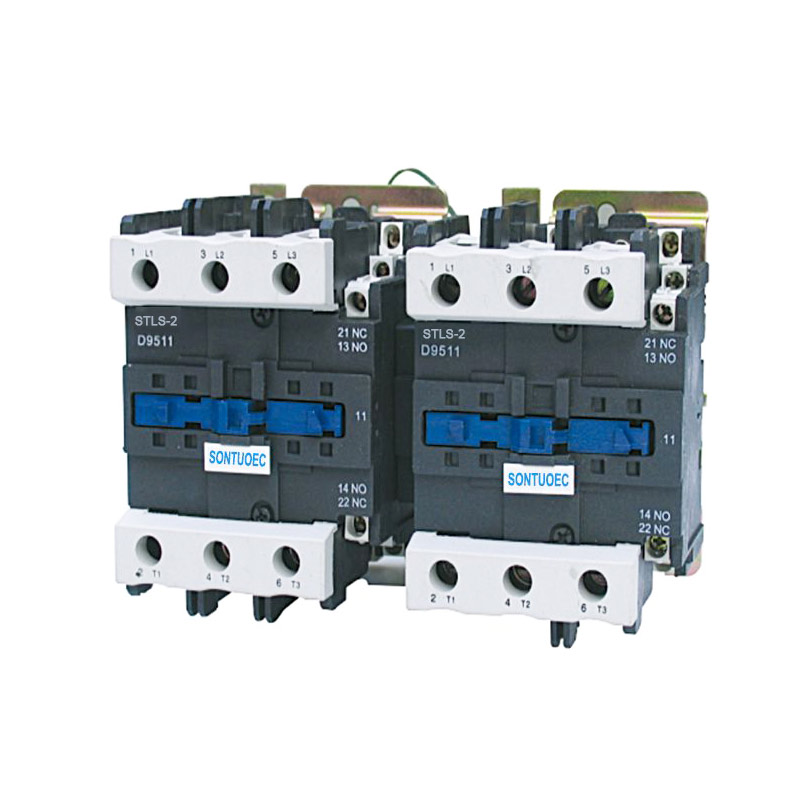

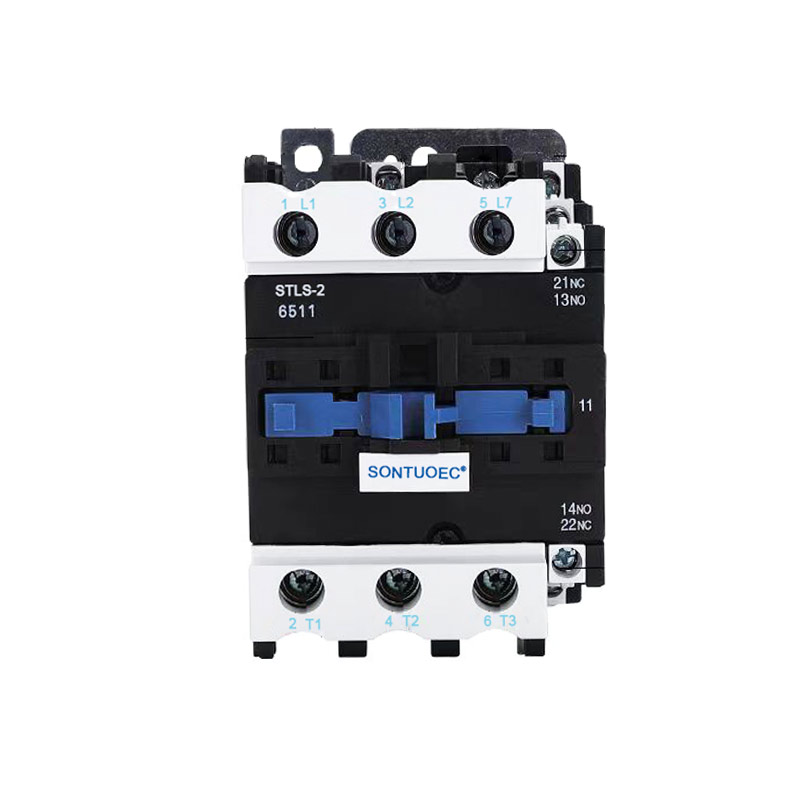

Stls-2(Cjx2) Seri Kontaktor Saling Mekanik

Stls-2(Cjx2) Series Mechanical Interlocking Contactor cocok kanggo nggunakake ing sirkuit nganti voltase dirating 660V AC 50Hz, saiki 620A, kanggo konversi Ngontrol motor. Piranti interlocking mechanical iki njamin pangowahan kontak saka loro contactors konversi. Iki cocog karo standar IEC60947-4-1.

Model:STLS-2(CJX2)

Kirim Pitakonan

Deskripsi Produk

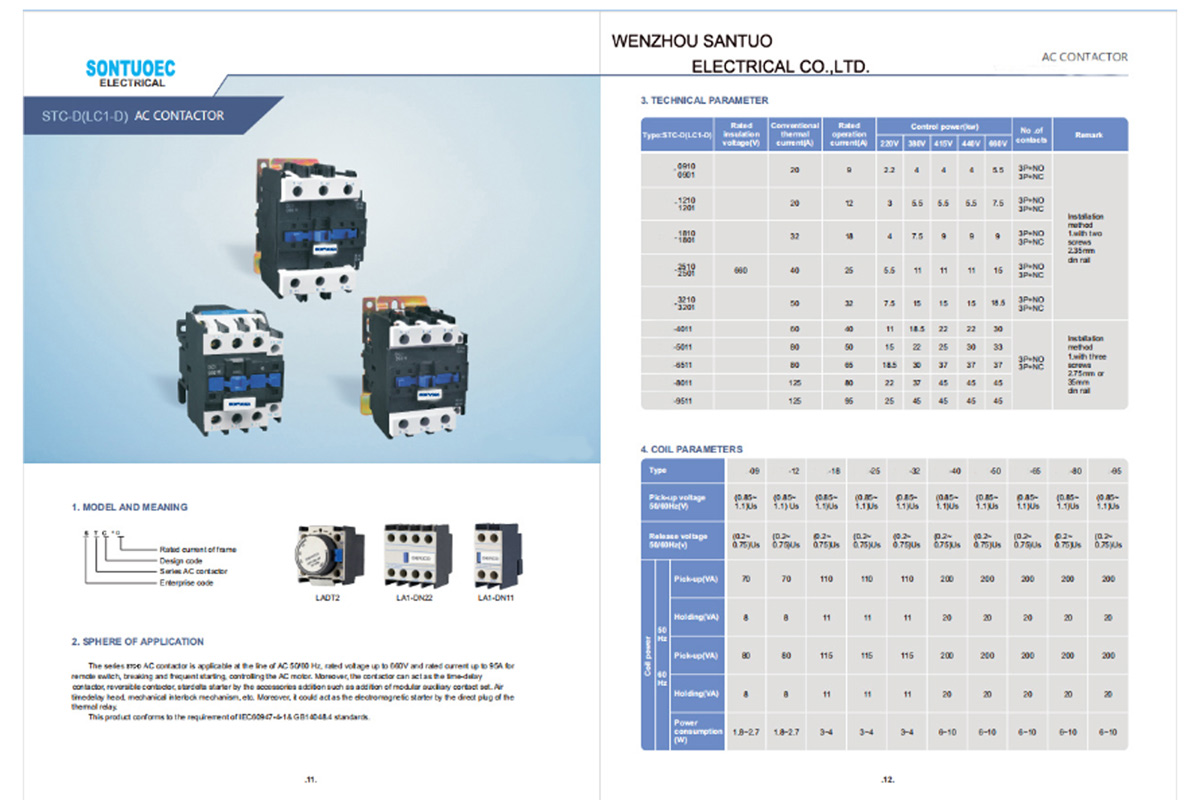

Jinis		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
Tegangan isolasi sing dirating		660	660	660	660	660	660	660	660	660	660
termal konvensional		20	24	32	40	50	60	75	80	110	125
saiki		20	24	32	40	50	60	75	80	110	125
Rated operasional		9	12	16	25	32	40	50	63	80	95
saiki		9	12	16	25	32	40	50	63	80	95
dikontrol	220V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
daya (kw)	380V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	35	37	45	45
	440V	4	5.5	9	11	15	22	30	37	45	45
	660V	5.5	7.5	10	15	18.5	30	33	37	45	45
Cathetan		Instalasi saka					Instalasi saka
		relay bisa nggunakake rong sekrup					relay bisa telung
		lan uga nggunakake 35mm					ngawut-awut lan uga nggunakake
		rel instalasi					instalasi 75mm utawa 35mm
							rel

Struktur lan ciri

Struktur:

3P AC Contactor biasane kasusun saka sistem elektromagnetik (kalebu coil, inti, lan sapiturute), sistem kontak (kalebu kontak utama lan kontak tambahan), busur extinguishing piranti lan cangkang lan bagean liyane. Antarane wong-wong mau, kontak utama digunakake kanggo nindakake saiki dhuwur, lan kontak tambahan digunakake kanggo nyadari transmisi lan umpan balik sinyal kontrol.

Fitur:

Kanthi telung kontak independen, bisa ngontrol daya telung fase lan siji garis nol bebarengan.

Sistem kontak digawe saka bahan berkualitas tinggi kanthi konduktivitas apik lan tahan nyandhang.

Sistem elektromagnetik nduweni daya nyedhot sing cukup kanggo nyedhot lan ngeculake kontak.

Piranti pemadam busur kanthi efektif bisa mateni busur sing digawe nalika kontak pedhot, nglindhungi kontak saka karusakan.

Stls-2(Cjx2) Series Mechanical Interlocking Contactor cocok kanggo nggunakake ing sirkuit voltase dirating nganti 660V AC 50Hz utawa 60Hz, dirating saiki nganti 95A, kanggo nggawe & bejat, asring miwiti & ngontrol motor AC. Digabungake karo pemblokiran kontak tambahan, wektu tundha & piranti interlocking mesin etc, dadi contactor wektu tundha, mechanical interlocking contactor, star-delta wiwitan. Kanthi relay termal, digabungake menyang wiwitan elektromagnetik. Kontaktor diprodhuksi miturut IEC 60947-1.

Prinsip Operasi

Nalika kumparan saka 3P AC Contactor wis energized, inti wesi njedulake magnetisme lan narik sistem kontak kanggo nutup, saéngga nyambungake sumber daya telung phase lan kabel nul. Nalika kumparan wis de-energized, inti kélangan magnet lan sistem kontak misahake ing tumindak spring, mangkono medhot sumber daya telung phase saka baris nul. Kanthi cara iki, Kontaktor AC 3P bisa nyadari remot kontrol beban listrik.

Skenario Aplikasi

3P AC Contactor digunakake digunakake ing macem-macem sistem daya sing kudu ngontrol daya telung phase lan siji baris nul ing wektu sing padha, kayata:

Bidang otomatisasi industri: digunakake kanggo ngontrol wiwitan motor, mungkasi lan mbalikke operasi.

Sistem daya: digunakake kanggo nyadari remot kontrol lan pangayoman saka sistem daya.

Automasi bangunan: digunakake kanggo ngontrol wiwitan lan mandheg cahya, AC lan peralatan liyane.
