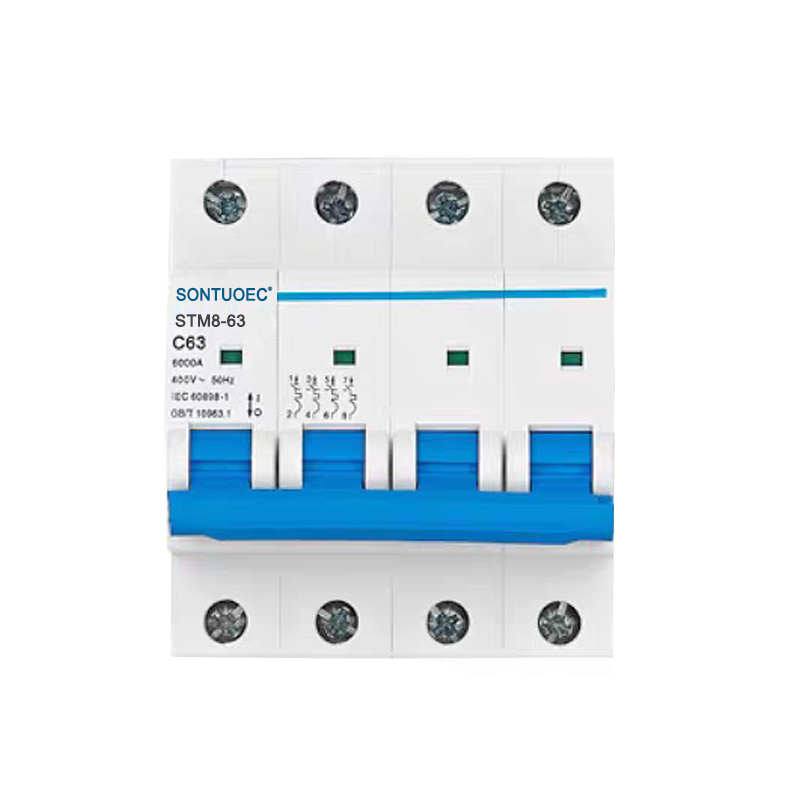

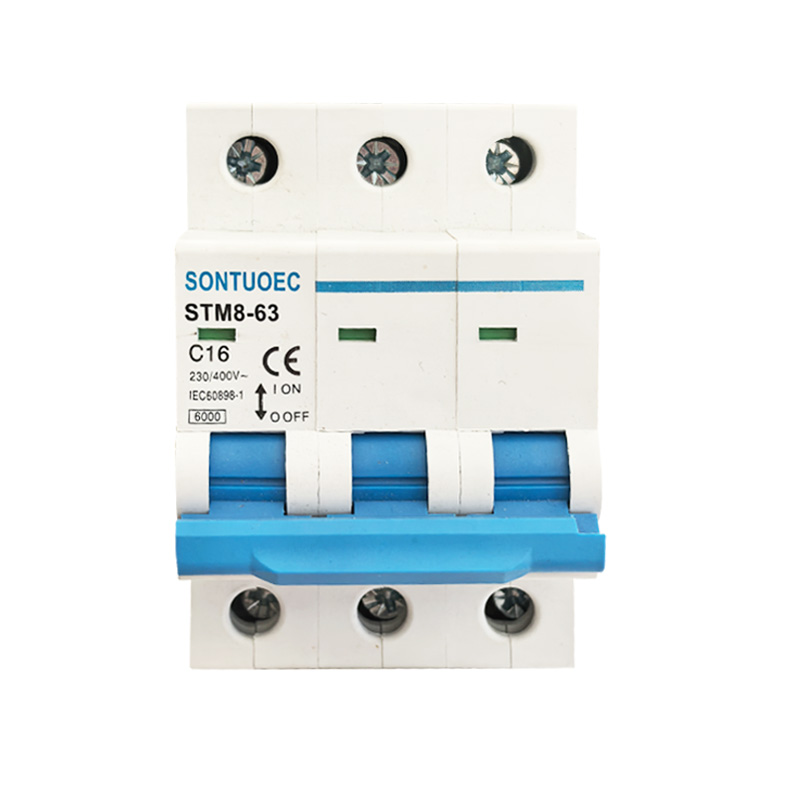

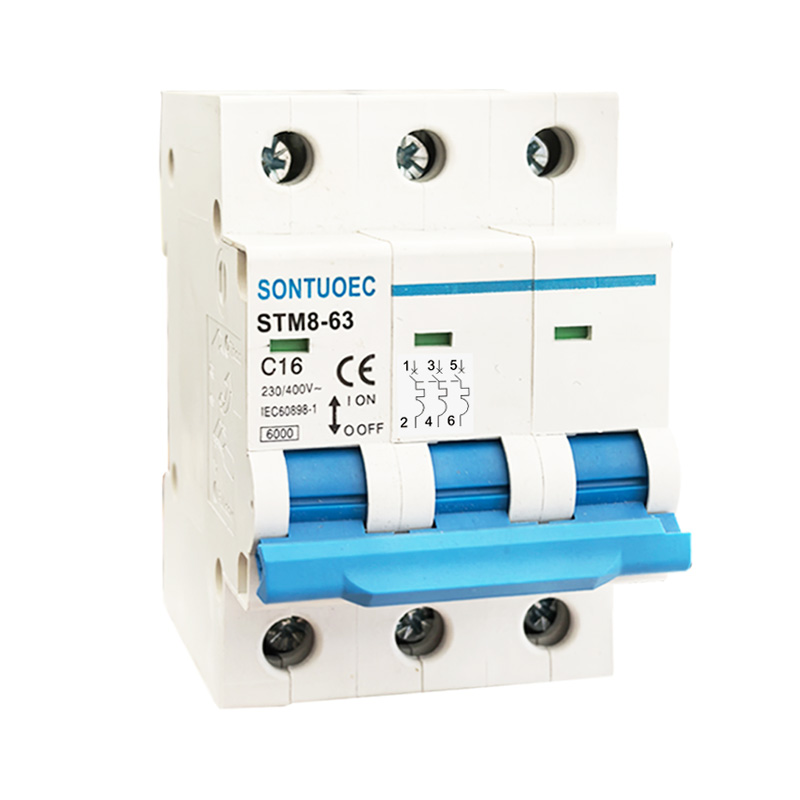

Stm8-63 Circuit Miniatur Breaker 6ka 1p 2p 3p 4p 16A 230 / 400V

Sontuoec minangka salah sawijining supplier / produsen Cina sing menehi macem-macem peralatan listrik cilik Stm8-63 Circuit Miniatur, Perkawinan sing dipercaya, kapasitas sing digawe saka materi, kapasitas kapasitas sing digawe saka resistensi pengaruh, fitur retarangan sing kuwat. Cocog kanggo sistem daya saka AC 50 / 60Hz, voltase dirating 230 / 400V, lan dirating saiki nganti 63a. Utamane ditrapake ing bangunan kantor, omah, kanggo lampu, distribusi daya lan kakehan lan perlindungan sirkuit peralatan. Biasane, uga bisa digunakake minangka sistem pangaturan sing ora sering. Ndhaptar kanggo standar iECDAZ898-1.

Model:STM8-63

Kirim Pitakonan

Deskripsi Produk

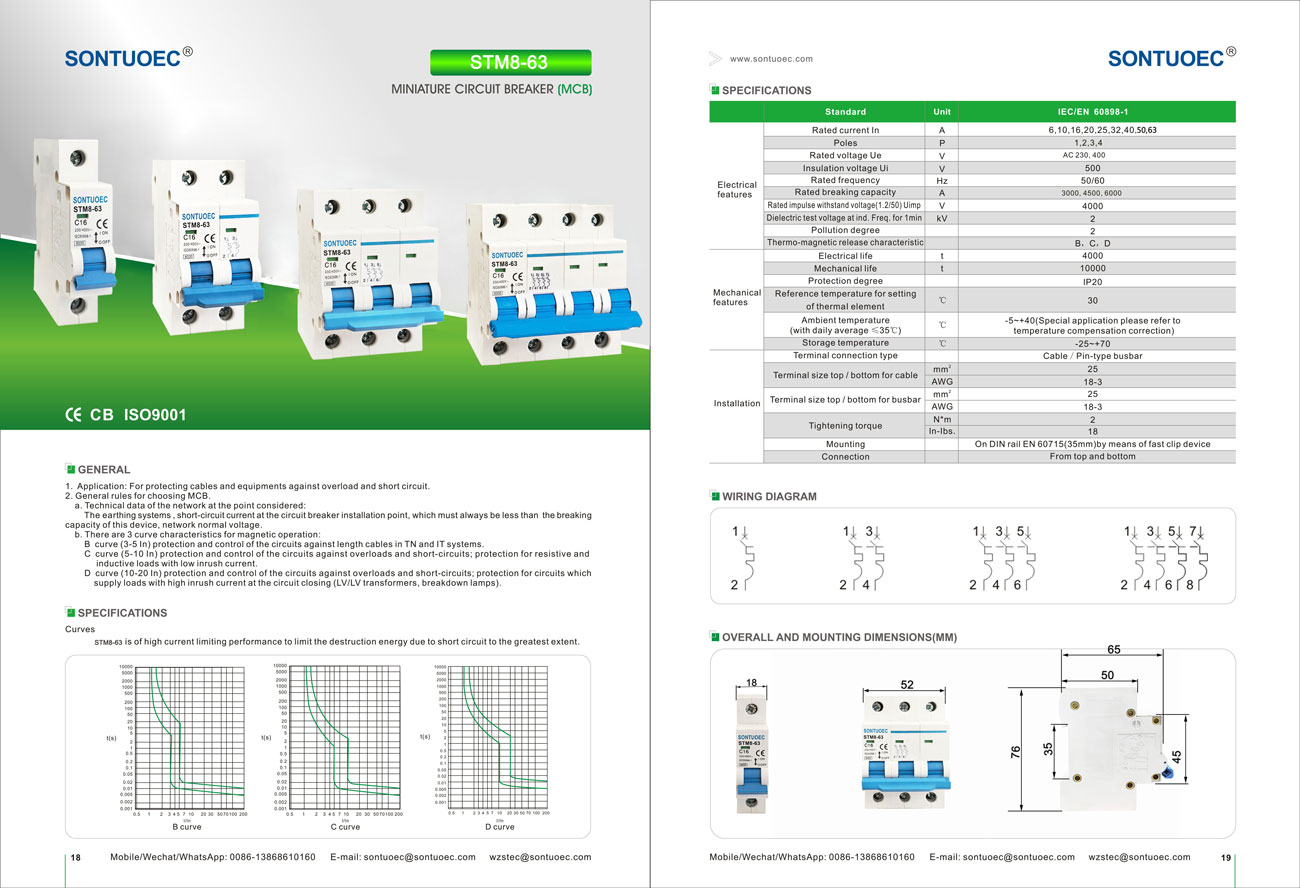

Spesifikasi:

	Standar		IEC / en 60898-1
Fitur Listrik	Dirating saiki ing	A	1,2,4,6,6,20,25,25,25,2,40,63
	Cagak	P	1,2,3,4
	Voltase dirating ue	V	AC 230, 400
	Penebat voltase UI	V	500
	Frekuensi dirating	Hz	50/60
	Dirating kapasitas sing dirating	A	3000, 4500, 6000
	Tegangan Tangan Tahan Dandan (1,2 / 50) uimp	V	4000
	Voltase tes dielektrik ing ind.freq.for 1 min	Kv	2
	Gelar Polusi		2
	Karakteristik release thermo-magnetik		B, c, d
Fitur Mekanik	Listrik Urip	t	4000
	Urip mekanik	t	10000
	Gelar Perlindhungan		IP20
	Suhu referensi kanggo nyetel	ºc	30
	unsur termal	ºc	30
	Suhu sekitar	ºc	-5 ~ + 40 (khusus Aplikasi Mangga deleng
	(kanthi rata-rata saben dina ≤35ºC)	ºc	Suhu Koreksi Kompensasi)
	Suhu panyimpenan	ºc	-25 ~ + 70
Instalasi	Terminal Tipe sambungan		Kabel / Pin-Tipe busbar
	Ukuran Terminal ndhuwur / ngisor kanggo Kabel	mm²	25
	Ukuran Terminal ndhuwur / ngisor kanggo Kabel	AWG	18 Maret
	Ukuran Terminal Sisih Paling Dhuwur / Bottom Kanggo busbar	mm²	25
	Ukuran Terminal Sisih Paling Dhuwur / Bottom Kanggo busbar	AWG	18 Maret
	Torsi Torque	N^*m	2
	Torsi Torque	Ing-lbs	18

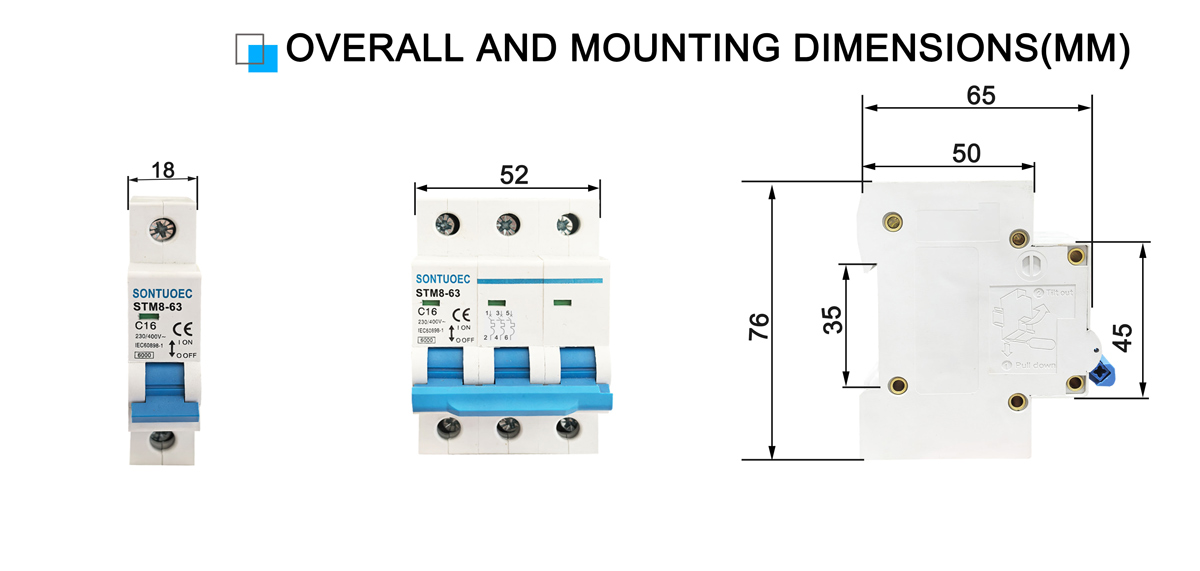

	Dipasangake		ing Din Rail en 60715 (35mm) kanthi cepet ing piranti klip
	Sambungan		Saka ndhuwur lan ngisor

Fungsi utama STB1-63 Miniatur Circuit Breaker

1. Apa proteksi: Nalika saiki ing sirkuit ngluwihi nilai sing dirating MCB, The StM8-63 Circuit Breaker Breaker 6ka 2p 200 kanthi otomatis ngethok sirkuit ing wektu kanggo nyegah sirkuit kanthi otomatis.

2.Short-sirkuit: Yen sirkuit cendhak ana ing sirkuit, The StB1-63 Circuit Circuit Breakerwill ngilangi sirkuit supaya bisa ngrusak sirkuit lan peralatan.

3.Luang perlindungan (sawetara MCBs duwe fungsi iki): kanggo MCBs kanthi pangayoman bocor, nalika ana bocor ing sirkuit, nalika stb1-63 Circuit sirkuit cepet-cepet ngilangi sirkuit kanggo nglindhungi safety pribadi.

Prinsip operasi saka MCB

McBs biasane ngemot detektor perjalanan magnetik utawa trip elektronik ing jero, sing digunakake kanggo ndeteksi pangowahan ing saiki sirkuit. Nalika saiki ora normal, para penyerang nyebabake mekanisme tripping MCB, nyebabake sirkuit STB1-63 Miniatur Breaktero cepet ngethok sirkuit.

1. Striker Magnetik 1.Termal: Nggunakake panas sing digawe nalika saiki liwat konduktor kanggo micu tripping. Yen saiki gedhe banget, para konduktor mangan, nyebabake biret ing penyerang magnet termal kanggo bengkok, saéngga micu mekanisme tripping.

2.Pilih striker: Nggunakake komponen elektronik kanggo ndeteksi owah-owahan saiki lan ngontrol tumindak mekanisme tripping. Yen saiki ora normal sing dideteksi, penyerang elektronik ngirim sinyal kanggo mekanisme tripping kanggo ngethok sirkuit.

Skenario aplikasi saka mcB

McBs digunakake ing sistem listrik ing wilayah omah, komersial lan industri kanggo nglindhungi sirkuit lan peralatan saka karusakan sing disebabake dening arus sing ora normal. Biasane diinstal ing kothak distribusi, papan perdadi utawa lemari kontrol lan digunakake minangka saklar utama utawa cabang cabang saka sirkuit.

Pilihan lan instalasi MCBS

1.Selection: Nalika milih McBs, sampeyan kudu nimbang faktor kayata saiki sing dirating sirkuit, level voltase, karakteristik perlindungan, lan apa perlindungan bocor dibutuhake. Sampeyan uga penting kanggo mesthekake yen stb1-63 sirkuit breakercomplies stb1-63 sing dipilih karo standar safety lan peraturan listrik lokal.

2.Installation: The StM8-63 Circuit Breaker Breaker 6ka 1p 200 3P 400 400 400 300 / 400V kudu dipasang ing gas sing garing lan mesthekake yen nganggo nganggo nganggo nganggo nganggo nganggo kanthi bener lan aman. Sajrone instalasi, peraturan keamanan listrik listrik sing relevan kudu diamati.
