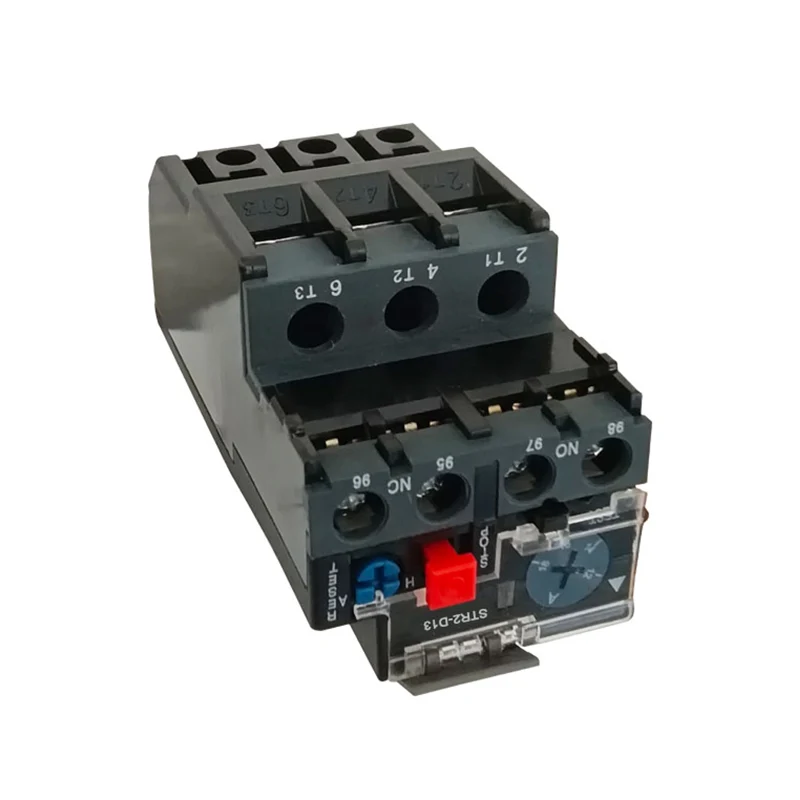

Relay Thermal Str2-D13

Relay Thermal Str2-D13 minangka panggunaan saiki liwat panas sing digawe dening unsur termal, saéngga ana koefisien sing beda-beda kanggo cacat rod, supaya bisa nggawe sirkuit kontrol, supaya bisa nggayuh perlindungan motor. Minangka unsur pangayoman sing paling gedhe, relaja termal str2-d13 duwe kaluwihan ukuran cilik, struktur sing gampang lan biaya sing murah.

Model:STR2-D13

Kirim Pitakonan

Deskripsi Produk

Spesifikasi:

Jeneng Produk	Relay kakehan termal
Model	Str2-d13
Bahan	Plastik, Komponen Elektronik
Kontak termal	1no + 1nc
Saiki ralayrated termal	0.1a-25a
Kisaran Range Saiki (A)	1A-1.6A
	1.6A-2.5A5A
	4A-6A
	5.5A-8A
	7A-10A
	9A-13a
	12A-18A
	17A-25a
	Pls cathetan kisaran saiki nalika diselehake
ui
Frekuensi	660v
Kelas tripping	50 / 60hz
Ukuran total (kira-kira)	7 × 4.5 × 7.5cm / 2.8 "× 1.8 × 2,95" (l * w * h)
Werna	Minangka gambar sing dituduhake

Parameter Teknik Utama

Model	Rated saiki	Ora.	Setelan kisaran (a)	Kanggo Konferensi
Str2-25	25	1301	0.1 ~ 0.12 ~ 0.14 ~ 0.16	Str2-9 ~ 32
		1302	0.16 ~ 0.19 ~ 0.22 ~ 0.25
		1303	0,25 ~ 0.3 ~ 0.35 ~ 0.4
		1304	0,4 ~ 0,05 ~ 0.63
		1305	0.63 ~ 0,8 ~ 0.9 ~ 1
		1306	1 ~ 1,2 ~ 1.4 ~ 1.6
		1307	1.6 ~ 1.9 ~ 2.2 ~ 2.5	Str2-12 ~ 32
		1308	2.5 ~ 3 ~ 3,5 ~ 4
		1309	4 ~ 5 ~ 6
		1312	5.5 ~ 6 ~ 7 ~ 8
		1314	7 ~ 8 ~ 9 ~ 10
		1316	9 ~ 11 ~ 13
		1321	12 ~ 14 ~ 16 ~ 18	Str2-12 ~ 32
		1322	17 ~ 21 ~ 25	Str2-12 ~ 32
		1353	23 ~ 32	Str2-25 / 32 (LC1-D25 / 32)
Str2-36	36	2353	23 ~ ~ 26 ~ 29 ~ 32	Str2-25 / 32 (LC1-D25 / 32)
		2353	28 ~ 32 ~ 36	Str2-32
		2353	30 ~ 40	Str2-32
Str2-93	93	3322	23 ~ 26 ~ 32	Str2-40 ~ 95
		3353	17 ~ 25
		3355	30 ~ 33 ~ 36 ~ 40
		3357	37 ~ 41 ~ 46 ~ 50	Str2-50 ~ 95
		3359	48 ~ 51 ~ 60 ~ 65	Str2-50 ~ 95
		3361	55 ~ 0 ~ 65 ~ 70	Str2-62 ~ 95
		3363	63 ~ 71 ~ 80	Str2-80 / Str2-95
		3365	80 ~ 85 ~ 93	Str2-95
Str2-140-140	140		80 ~ 104
			95 ~ 120
			110 ~ 140

Komposisi lan Struktur

Relay Thermal Str2-D13 utamane dumadi saka pemanasan unsur, bimetal, kontak lan set transmisi lan mekanisme pangaturan. Antarane, unsur pemanasan minangka potongan tahan kanthi nilai resistansi cilik, sing nyambung karo sirkuit utama motor sing bakal dilindhungi; Lembar bimetal digawe saka rong jinis lembaran logam kanthi koefisien ekspansi termal sing beda-beda lan dipencet, lan nalika listrik saiki liwat unsur pemanasan, lembaran bire bakal mbengkongake amarga panas.

STR2-D13 Thermal Relay

Paramèter teknis

Parameter teknis utama relay termal Str2-D13 kalebu voltase dirating, dirating saiki, rectify frekuensi lan kisaran saiki. Antarane, voltase sing direncanakake nuduhake nilai voltase paling dhuwur sing relay termal Str2-D13 bisa mlaku biasane, umume 220V, 380v, 600v, lsp.; Saiki saiki nuduhake arus liwat relay termal Str2-D13; Frekuensi dirating umume dirancang sesuai karo 45-62hz; Rangkaian saiki saiki sing nggambarake hubungan antara wektu tumindak relawan termal Str2-D13 lan alun-alun sing saiki proporsi miturut kahanan saiki.

Karakteristik Operasi

Karakteran operasi relay termal Str2-D13 gumantung ing unsur biretal lan pemanasan internal. Nalika motor dibebasake, saiki ing tumpukan mundhak, lan saiki liwat strexal relay termal Strex-D13, nyebabake bengkok kanthi suhu sing luwih dhuwur, saéngga nyuda rodha sing luwih dhuwur, saéngga nyopot sirkuit kontrol. Sawise relay termal Str2-D13 wis ditindakake, bimetal mbutuhake wektu pendinginan sadurunge bisa ngreset maneh.

Peran lan aplikasi

Relay termal str2-d13 biasane digunakake kanggo nglindhungi motor listrik amarga kesalahan kayata kakehan, break fase sing ora seimbang lan persetujuan daya telung phase. Ing sirkuit motor, relay termal str2-d13 paling efektif yen digunakake magepokan karo pemutus sirkuit kanthi perlindungan copot cendhak. Kajaba iku, relay termal str2-D13 uga bisa digunakake kanggo nglindhungi peralatan kanthi jarak liyane utawa sirkuit listrik.

Langkah-langkah kanggo pilihan lan panggunaan

Nalika milih str2-d13 relay termal, pertimbangan lengkap kudu digawe miturut saiki motor motor, lingkungan kerja, miwiti saiki, sifat saiki, lan mesthekake yen wiring sing bener lan temenan.

Sajrone nggunakake, status kerja Relay termal Str2-D13 kudu dicenthang kanthi rutin kanggo njamin operasi normal lan safety.
