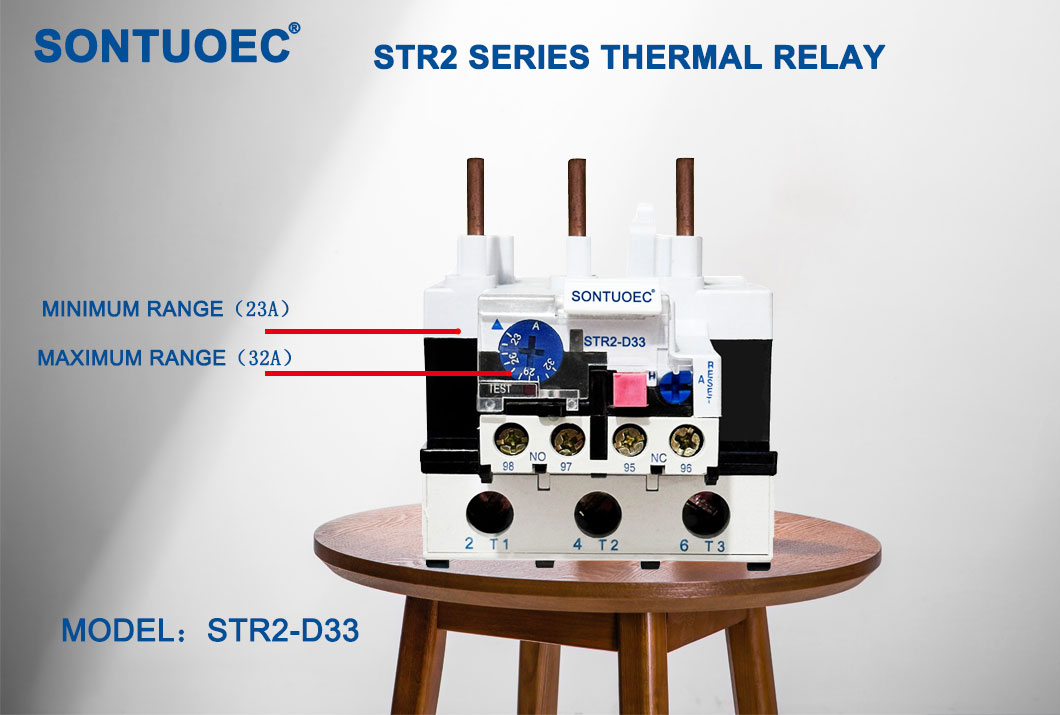

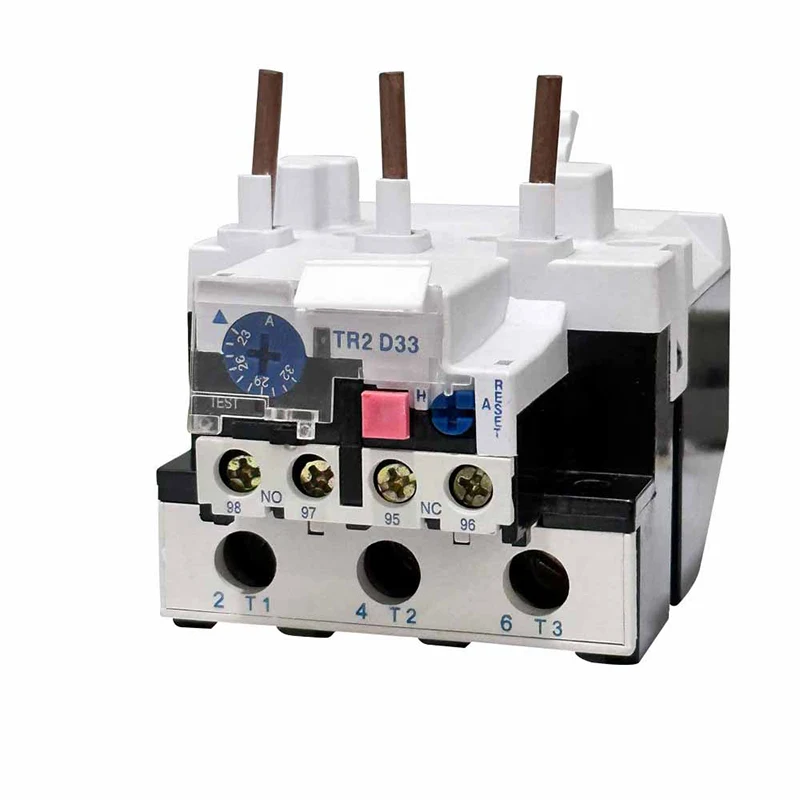

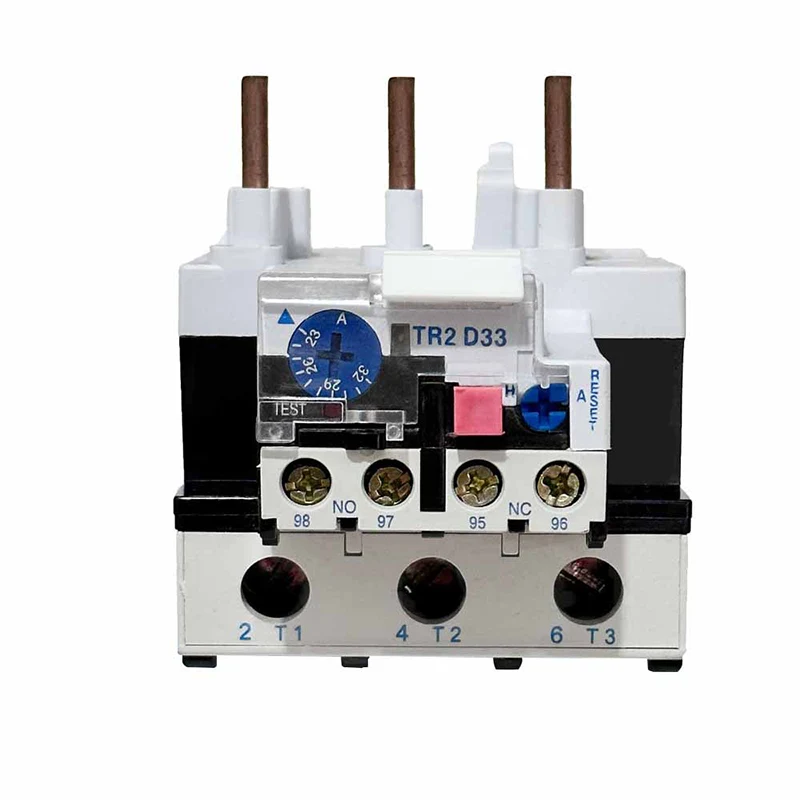

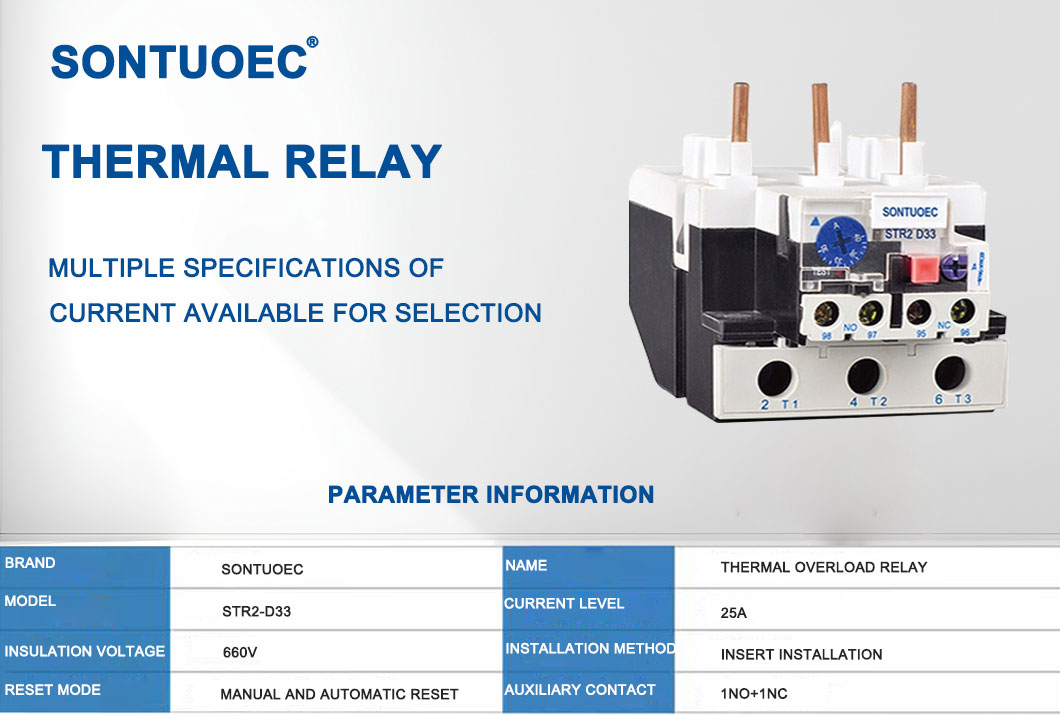

Str2-D33 Overload Thermal Overload karya kerja ing prinsip efek termal arus listrik. Nalika motor dibandhingake, saiki saiki saya mundhak, nyebabake unsur pemanasan ing jero kakehan relay kanggo panas. Panas iki ditransfer menyang bimetal, sing digawe saka rong logam kanthi koefisien ekspansi termal, mula bengkong nalika digawe panas. Nalika mbengkong wis tekan tartamtu, micu piranti mekanik, biasane kontak, sing medhot daya listrik menyang motor, saéngga nglindhungi saka karusakan.

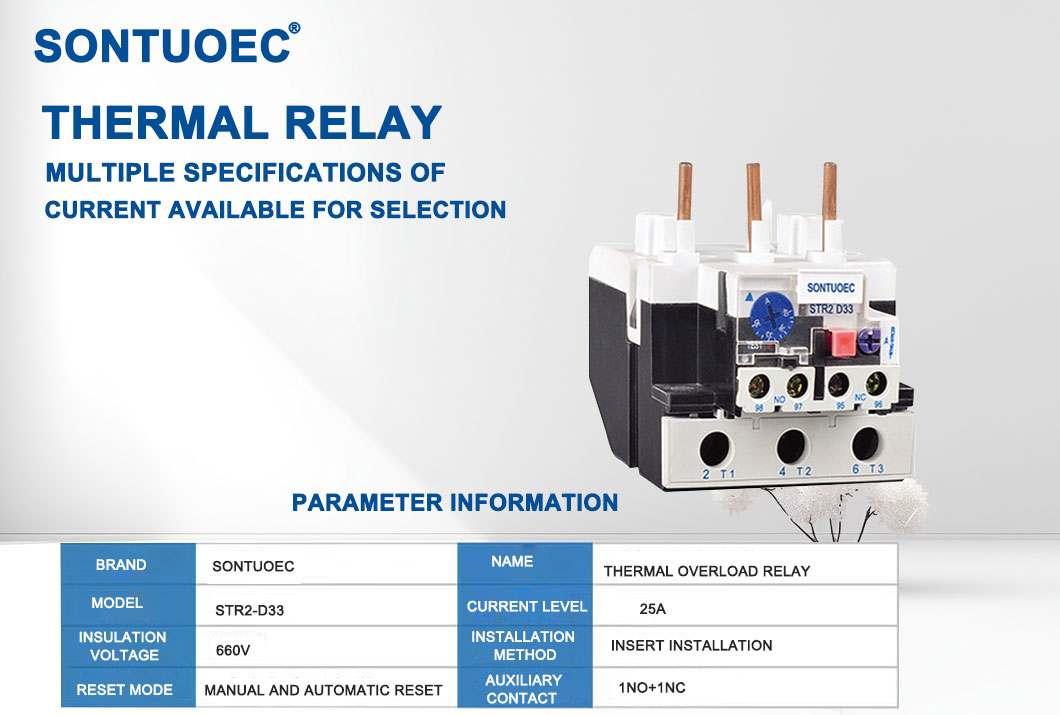

Spesifikasi:
Produk Jeneng | Relay kakehan termal | |||
Model | St2-d33 | |||
Bahan | Plastik, Komponen Elektronik | |||

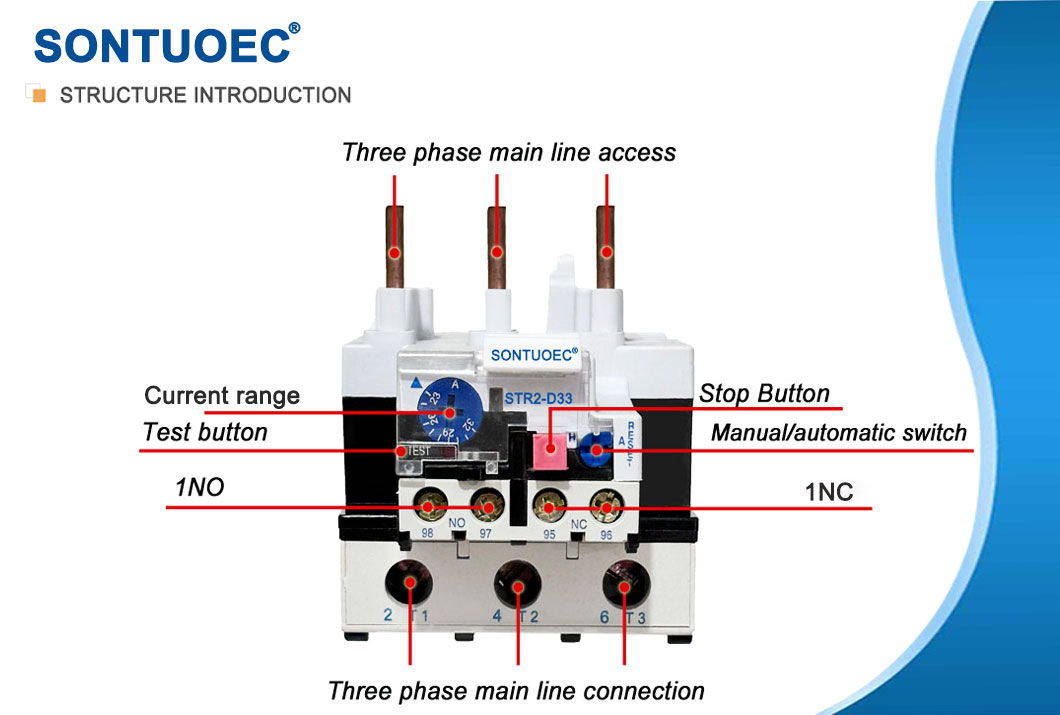

Termal Hubungi | 1no + 1nc | |||
Termal Saiki | 23A-93A | Pls cathetan saiki kisaran | ||
Str2-93 | Kisaran Range Saiki (A) |
3322 | 23 ~ 26 ~ 32 | Str2-40 ~ 95 |
3353 | 17 ~ 25 | |||
3355 | 30 ~ 33 ~ 36 ~ 40 | |||
3357 | 37 ~ 41 ~ 46 ~ 50 | Str2-50 ~ 95 | ||
3359 | 48 ~ 51 ~ 60 ~ 65 | |||
3361 | 55 ~ 0 ~ 65 ~ 70 | Str2-62 ~ 95 | ||
3363 | 63 ~ 71 ~ 80 | Str2-80 / Str2-95 | ||
3365 | 80 ~ 85 ~ 93 | Str2-95 | ||
Frekuensi | 660v | |||
Kelas tripping | 50 / 60hz | |||
Werna | Minangka gambar sing dituduhake |
Parameter Teknik Utama
Model | Rated saiki | Ora. | Setelan kisaran (a) | Kanggo Konferensi |
Str2-25 | 25 | 1301 | 0.1 ~ 0.12 ~ 0.14 ~ 0.16 | Str2-9 ~ 32 |
1302 | 0.16 ~ 0.19 ~ 0.22 ~ 0.25 | |||
1303 | 0,25 ~ 0.3 ~ 0.35 ~ 0.4 | |||
1304 | 0,4 ~ 0,05 ~ 0.63 | |||
1305 | 0.63 ~ 0,8 ~ 0.9 ~ 1 | |||
1306 | 1 ~ 1,2 ~ 1.4 ~ 1.6 | |||
1307 | 1.6 ~ 1.9 ~ 2.2 ~ 2.5 | Str2-12 ~ 32 | ||
1308 | 2.5 ~ 3 ~ 3,5 ~ 4 | |||
1309 | 4 ~ 5 ~ 6 | |||
1312 | 5.5 ~ 6 ~ 7 ~ 8 | |||
1314 | 7 ~ 8 ~ 9 ~ 10 | |||
1316 | 9 ~ 11 ~ 13 | |||
1321 | 12 ~ 14 ~ 16 ~ 18 | Str2-12 ~ 32 | ||
1322 | 17 ~ 21 ~ 25 | Str2-12 ~ 32 | ||
1353 | 23 ~ 32 | Str2-25 / 32 (LC1-D25 / 32) | ||
Str2-36 | 36 | 2353 | 23 ~ ~ 26 ~ 29 ~ 32 | |
2353 | 28 ~ 32 ~ 36 | Str2-32 | ||
2353 | 30 ~ 40 | |||
Str2-93 | 93 | 3322 | 23 ~ 26 ~ 32 | Str2-40 ~ 95 |
3353 | 17 ~ 25 | |||
3355 | 30 ~ 33 ~ 36 ~ 40 | |||
3357 | 37 ~ 41 ~ 46 ~ 50 | Str2-50 ~ 95 | ||
3359 | 48 ~ 51 ~ 60 ~ 65 | |||
3361 | 55 ~ 0 ~ 65 ~ 70 | Str2-62 ~ 95 | ||
3363 | 63 ~ 71 ~ 80 | Str2-80 / Str2-95 | ||
3365 | 80 ~ 85 ~ 93 | Str2-95 | ||
Str2-140-140 | 140 | 80 ~ 104 | ||
95 ~ 120 | ||||
110 ~ 140 |
Overload Perlindhungan: Yen mbukak motor ngluwihi nilai sing dirating, relay kakehan termal bakal ngethok sumber daya kanggo nyegah motor kasebut ora adus.
Perlindhungan overheat: Yen motor overheats sakperangan alesan (e.g. suhu sekitar ambien utawa dissipasi panas sing kurang apik), relay kakehan termal uga bakal ngethok sumber daya.
Fungsi Indikasi: Akeh relays paling termal duwe fungsi indikasi, sing menehi sinyal utawa ngganti status kasebut, motor kasebut kakehan motor utawa overheated, saengga operator bisa entuk wektu.

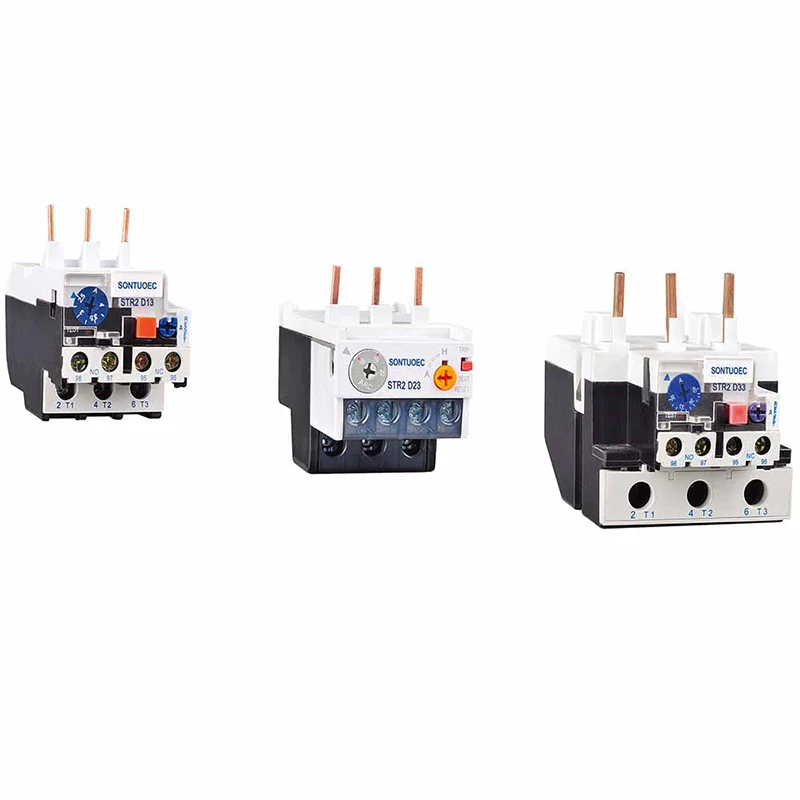

Serial Relay relay otomatis relay relay relay bisa digunakake ing sirkuit 50/60 Hz, rated voltage break lan relasi sing paling maju ing sangisore 4 puluh macem-macem mekanisme ing donya, produk kasebut tundhuk karo IEC 60947-1.
Hubungan kakehan termal digunakake ing macem-macem lingkungan industri lan komersial, utamane ing peralatan sing mbutuhake drive motor listrik. Contone, digunakake ing pompa, kompresor, penggemar, conveyors, lan macem-macem peralatan liyane kanggo mesthekake yen peralatan kasebut bisa dipateni kanthi aman yen ana kahanan sing kakehan.
Nalika milih relay kakehan termal, faktor kayata peringkat tenaga motor, lingkungan operasi, lan ciri mbukak kudu dianggep. Sampeyan uga perlu kanggo mesthekake yen saiki saiki ranging relay kakehan termal cocog karo arus motor sing dirating lan manawa nduweni ciri kakehan ciri lan perlindungan overload.
Nalika nginstal relay kakehan termal, sampeyan kudu ngetutake pedoman pabrikan lan mesthekake yen wis nyambung karo sirkuit motor lan sirkuit ngontrol. Kajaba iku, relay Overload termal kudu dipriksa lan dijaga kanthi rutin kanggo njamin operasi sing tepat lan urip layanan sing dawa.
