Stabilator regulator Voltase Sontuoec nyetel voltase input liwat sirkuit internal utawa mekanisme internal kanggo mesthekake yen voltase output stabil. Piranti kasebut nduweni peran penting ing sistem sumber listrik, sing digunakake ing tandem kanthi komponen, filter elektronik, lsp. Kanggo nyedhiyakake input voltase voltase sing stabil kanggo komponen elektronik, lsp.

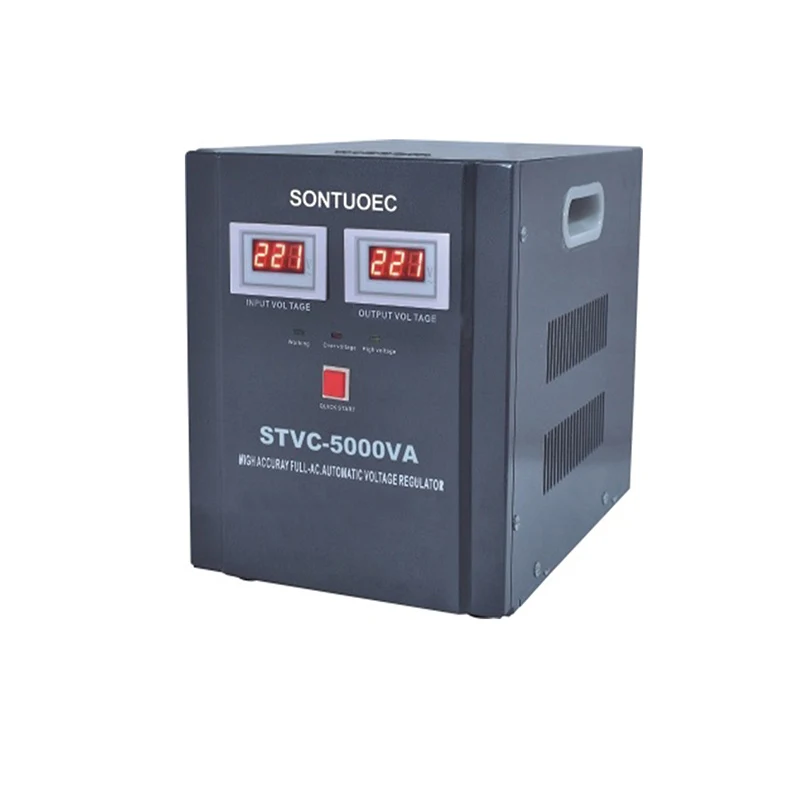

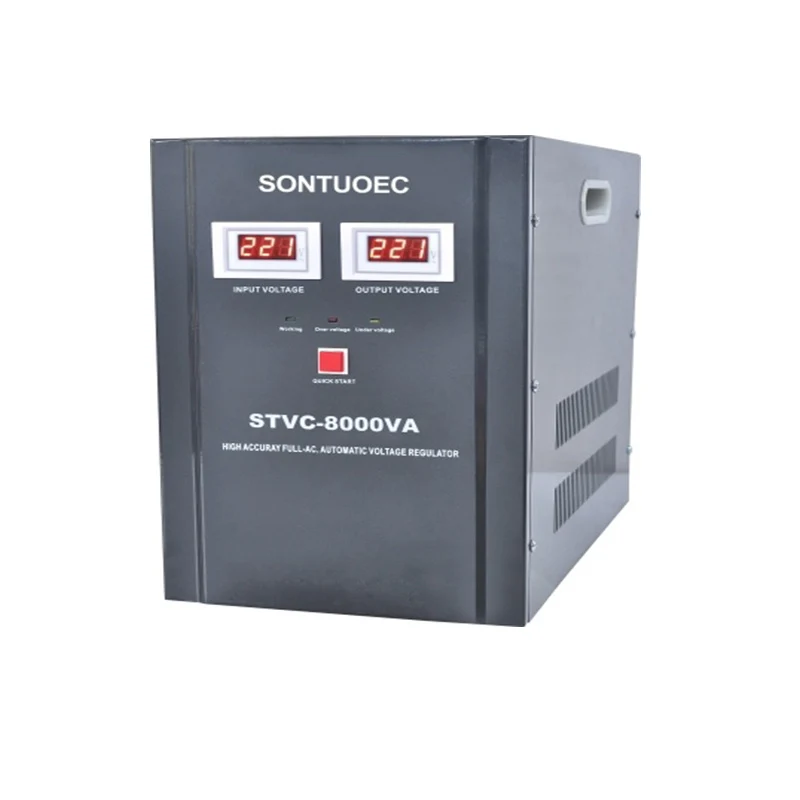

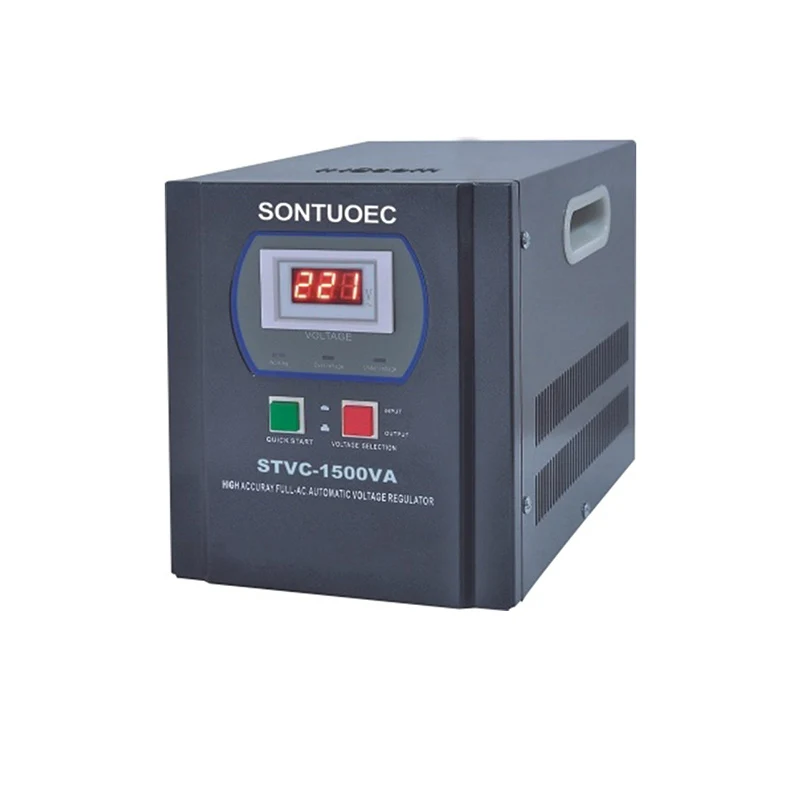

Model |
Stvc |
|
Spesifikasi: |
500va; 1000va; 1500va; 2000VA; 5000VA; 6000VA; 8000VA; 10000VA, |
|
Teknologi |
Cipluit Digital adhedhasar Cpu + Motor |
|
Input |
Range Voltase Input |
130v-250v |
Frekuensi input |
50 / 60hz |
|
Output |
Voltase output |
220vac |
Presisi Output |
± 3% |
|
Efisiensi |
98% |
|
Fase |
Fase tunggal |
|
Status tampilan LCD |
Voltase voltase / output |
|
Status tampilan LCD |
Lcd biru; nuduhake tahap a, b lan coltase input lan voltase output |
|
Pencet saklar kanggo 2second, tampilan LCD bakal Owah-owahan kanggo nuduhake status mlaku PDR, kalebu |
||
Suhu transformer kanggo saben phase, normal / ora normal |
||
Perlindhungan |
Perlindhungan voltase dhuwur |
Ya |
Perlindhungan voltase rendah |
Ya |
|
Overload Perlindhungan |
Ya |
|
Perlindhungan suhu dhuwur |
Ya |
|
Perlindhungan sirkuit |
Sirkuit becer |
|
Sistem pendinginan cerdas |
Ya |
|
Standar Safety |
N / m |
|
Kahanan operasi |
Suhu operasi |
-10ºC ~ + 40ºC |
Suhu panyimpenan |
-15-45 ° C |
|
Kelembapan relatif |
10% rh-102% RH, ora kondensasi |
|
Dimensi |
Ukuran Mesin (MM) |
|
Bobot unit (kg) |
|
Output Kesulitan |
1-3% (luwes) |
Frekuensi |
50 / 60hz |
Efisiensi |
≥98% |
Wektu nanggepi |
≤1s |
Resistensi insulasi |
≥5mω |
Kakehan |
Tikel kaping pindho, siji min |
Distorsi gelombang |
Wareform Kesetiaan Ora Luwari |
Nglindhungi |
Overvoltage, overcurrent, kurang filis |
Prinsip operasi stabilator voltase bisa didhasarake macem-macem teknik lan desain, kalebu nanging ora diwatesi ing ngisor iki:
Sirkuit peraturan voltase prasaja: diwujudake kanthi sambungan resistor lan diode. Amarga kurva saiki logaritma dioda, voltase ngliwati dioda mung bakal ngganti rada minangka owah-owahan saiki input. Circuit iki cocog kanggo aplikasi sing ora mbutuhake akurasi voltase sing dhuwur lan efisiensi.
Loop kontrol umpan balik negatif: Kanthi mbandhingake voltase nyata kanthi voltase referensi tetep, nilai kesalahan digedhekake lan dikirim menyang regulator voltase, lan output wis diatur kanthi luwih cilik. Iki mbentuk gelung kontrol umpan balik negatif lan nambah akurasi kontrol voltase.
Mekanisme elektromekanisme: Sinyal sensasi sing digunakake kanggo ngasilake elektromagnet kanggo stabilisasi voltase. Nalika voltase mundhak, saiki mundhak, elektromagnet kasebut narik inti wesi, lan switch mekanik menyang istirahat inti wesi, nyebabake voltase tiba; lan kosok balene.
Stabilisizer Regulator Voltase minangka autotransform sing bisa diatur kanthi terus-terusan kanthi rasio giliran. Nalika slide sikat regulator voltase ing sadawane permukaan kumpulan sing polesan kanthi batang tangan rodha tangan lan wadhah sikat, rasio giliran bisa diganti terus-terusan diganti. Mangkono voltase output lancar diatur saka nol nganti dhuwur sadurunge.
Pengatur Seri kasebut ditondoi kanthi gelombang non-distorsi, ukuran cilik, bobot entheng, efisiensi dhuwur, panggunaan sing apik, kinerja sing dipercaya lan operasi jangka panjang. Iki digunakake kanggo peraturan voltase, kontrol suhu, dimomo, kontrol daya, lan sapiturute, peralatan logam, kontrol ilmiah, kontrol ilmiah, kontrol suhu, lan sapiturute, minangka regulator voltase sing cocog.
Suhu 1.Amlient: suhu maksimal + 40 ºC, suhu minimal -15 ºc
2.Aligi: Altitude ing ngendi regulator wis diinstal ora luwih saka 1000 meter
Humiditas udara sing oraelap: Kelembapan relatif rata-rata wulan wulan udan yaiku 90%, lan suhu rata-rata wulan wulan yaiku 25 ºº Gelombang Voltase Voltase:
4. Gelombang Voltase Gelombang Daya yaiku gelombang sine utawa padha karo gelombang sine situs gratis bebas saka gas, bledug, rereget lan agresif lan media kimia liyane sing bisa mengaruhi penebat regulator.
5. Panggonan instalasi kudu bebas getar lan nabrak abot.
6.Indoor nggunakake.
CATETAN! -Selection: Tip produk peraturan iki ora bisa digunakake ing podo.
Siji Series: Saka: 500va kanggo seri 10000VA; Phase tunggal
1. Volume luwih cilik tinimbang piranti tradisional; Gampang kanggo mindhah lan nginstal nganggo 4 rodha.
2 .. Kanthi proteksi urutan fase supaya ora nyambungake kabel sing salah;
3 .. Kanthi penggemar liyane, kinerja transfer panas luwih apik, kenaikan suhu paling murah;: kapasitas beban luwih dhuwur lan mantep;
4. Konstruksi instalasi Coil luwih cocog.
5. Vegulator voltase sing luwes luwes
