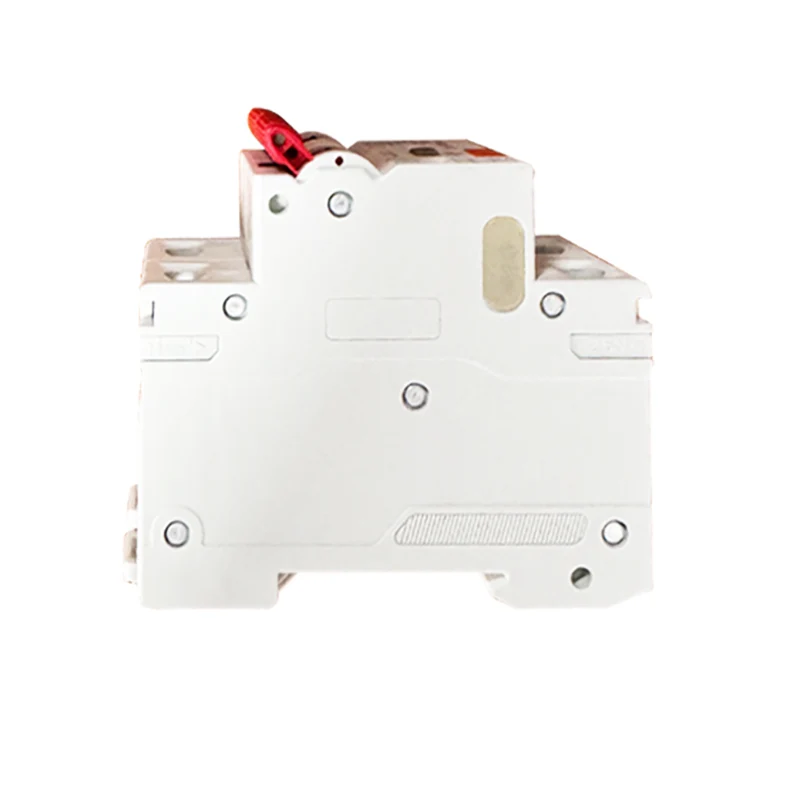

2p RCBO Tipe

2P RCBO: Jinis minangka pemecahan sirkuit sisa-sisa loro kanthi perlindungan sing luwih gedhe Jinis "Biasane nuduhake jinis utawa spesifikasi khusus saka sirkuit breaker, sing bisa uga kalebu karakteristik operasi, sing dirating saiki, voltase lan paramèter sirkuit breaker.

Model:STB2-63LE

Kirim Pitakonan

Deskripsi Produk

	Standar	Unit	IEC / en 61009-1
Listrik Fitur	Mode		Jinis elektronik
	Jinis (Gelombang Bumi leakage sensed)		Lan, lan
	Rilis Thermo-Magnetik Karakteristik		B, c, d
	Ningkatake ln saiki	A	6.10,16,20,25,25,240; 63.80a
	Cagak	P	1p + n, 3p + n
	Voltase dirating ue	V	AC 230, 400
	Sensitivitas sing dirating i △ n	A	0,01, 0,03, 0,1, 0.5, 0,5
	Nggawe Sisa Nggawe Lan Breaking kapasitas l △ m	A	500
	Dipasangake kapasitas circuit Short	A	6000
	Wektu break ing ngisor i △ n	S	≤0.1
	Frekuensi dirating	Hz	50/60
	Dipedahaken impulsewithstand voltase (1,2 / 50) uimp	V	4000
	Voltase test dielektrik ing Ind.FREQ kanggo 1min	kv	2
	Penebat voltase UI	V	250
	Gelar Polusi		2
Mekanik Fitur	Urip listrik		4000
	Urip mekanik		10000
	Indikator Fault Saiki		Ya
	Gelar Perlindhungan		IP20
	Suhu sekitar (karo saben dina saben35ºC)	ºc	-5 ~ + 40 (Aplikasi Khusus Mangga deleng Koreksi Kompensasi Suhu)
	Suhu panyimpenan	ºc	-25 ~ + 70
Instalasi	Tipe sambungan terminal		Busbar / PIN-jinis / Tipe busbar
	Ukuran Terminal Ndhuwur / Bottom Kanggo kabel	mm2	25
	Ukuran Terminal Ndhuwur / Bottom Kanggo kabel	AWG	18-5
	Ukuran Terminal Ndhuwur / Bottom Kanggo busbar	mm2	25
	Ukuran Terminal Ndhuwur / Bottom Kanggo busbar	AWG	18-3
	Dipasangake		Ing Din Rail ing 60715 (35mm) kanthi cara piranti klip cepet
	Sambungan		Saka ndhuwur

Fitur utama lan paramèter

Karakteristik Tipe: 2P RCBO Tipe duwe fungsi pangayoman saiki, yen siser saiki (I.E. Breaker saiki, ing sirkuit kasebut bakal tumindak cepet kanggo nyegah kacilakan listrik lan geni listrik.

Rated Attage: Gumantung saka model lan spesifikasi tartamtu, kisaran spesifikasi RCBO sing dirating, nanging umure 25A, umure 25A, umure 80A.

Voltage sing dirating: 2p RCBO: Jenis biasane dirating ing 240v ac kanggo lingkungan lingkungan domestik lan komersial.

Frekuensi dirating: Frekuensi frekuensi sirkuit iki biasane 50 / 60Hz, sing cocog karo frekuensi sumber daya ing umume negara lan wilayah.

Kapasitas circuit cendhak: Tanduran 2p RCBO: Jinis duwe kapasitas sirkuit cendhak sing dhuwur, kayata 6ka utawa 10ka, sing bisa nahan kejut saiki tanpa karusakan ing acara sirkuit sing cendhak.

Tumindak bocor saiki: tumindak bocor Brucu Freny saka breaker iki biasane 30ma utawa kurang, sing cocog karo kabutuhan komisi elektremote internasional (IEC) lan bisa nglindhungi safety pribadi.

RCBO utamane digunakake ing AC 50Hz (60Hz), voltase sing dirating 230 / 400v, dirating saiki ing 40A sistem distribut terminal voltase. RCBO padha karo fungsi MCB + RCD; Iki digunakake kanggo perlindungan kejut listrik lan perlindungan kontak manungsa, perlindungan peralatan listrik nalika awak manungsa nutul listrik utawa jaringan listrik ngluwihi nilai sing wis diresapi, lan nglindhungi sirkuit circuit; Bisa uga dadi operator non-frekuensi ing sirkuit, kanthi liar digunakake ing distrik omah lan komersial. Iki tundhuk karo standar IEC61009-1.

Aplikasi lan instalasi

Aplikasi: 2p RCBO: Jinis cocog kanggo perlindungan sirkuit Daya sing mbutuhake kontrol keras lan kabel, lan sirkuit udara ing domestik, komersial, industri, industri lan industri liyane.

Instalasi: Breaker sirkuit biasane nganggo pemasang simetrial din-rel-simetrial, sing gampang instalasi lan mbusak ing kothak distribusi utawa kabinèt distribusi.

Wiring: 4P RCBO: Jinis fleksibel ing wiring lan bisa nyambung karo telung phase kawat telu, loro-fase-kabele 25 phase utawa sirkuit tunggal. Nalika wiring, mesthekake yen geni geni, nol lan bumi disambungake kanthi bener kanggo ngindhari risiko kejut listrik lan geni listrik.
