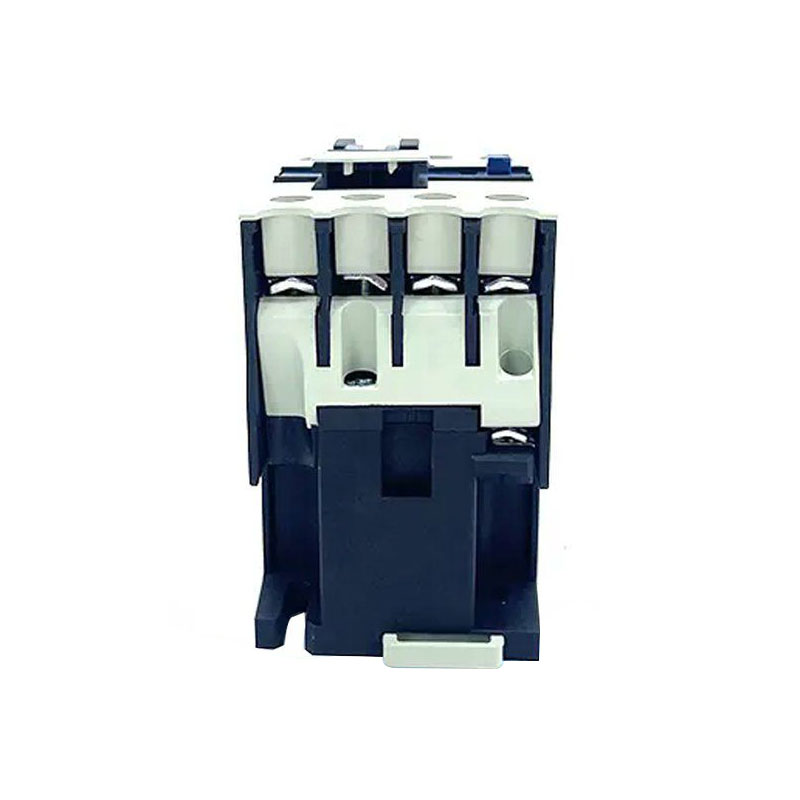

3 contactor AC kutub

3 Konstactor AC Kutub minangka konfigurasi AC kanthi telung kontak sing mandhiri (utawa cagak), saben ngontrol salah sawijining phase sistem daya telung phase. Fungsi utama yaiku ngontrol wiwitan lan mbalikke motor telung phase utawa kathah telung fase liyane. Kanthi ngontrol lan mateni telung kontak kasebut, bisa nyadari sambungan lan sambungan sambungan telung phase, saéngga ngontrol status kerja listrik.

Kirim Pitakonan

Deskripsi Produk

Model	Kapasitas 2 phase sqirlel-								Pemanasan Saiki 1th (a)
	Power (KW)				Ngoperasikake Saiki (A)
	220v-240v	380-440V	550v	660v	220-240v	380v-440V	550v	660v
SC1-N10	2.5	4.0	4.0	4.0	11	9	7	5	20
SC1-N11	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N12	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N20	5.5	11	11	7.5	22	22	17	9	32
SC1-N25	8.5	14	14	14	30	30	12	12	40
SC1-N35	12	20	20	20	40	40	17	17	40

Struktur lan prinsip kerja

Struktur:

Sistem elektromagnetik: Kalebu komponen kayata kumparan, intine, lan sapiturute, sing digunakake kanggo ngasilake fluks magnet kanggo nyetir sistem kontak.

Sistem kontak: kalebu kontak utama lan kontak bantu. Hubungan utama digunakake kanggo nindakake arus sing dhuwur, lan kontak bantu digunakake kanggo nyadari transmisi lan umpan balik sinyal kontrol.

Piranti ENTRUISING ARC: Digunakake kanggo mateni Arc sing digawe nalika kontak dipedhot kanggo nglindhungi kontak saka karusakan.

Shell: Digunakake kanggo nglindhungi komponen internal saka lingkungan njaba.

Prinsip kerja:

Nalika kumpulan kasebut dadi tenaga, inti wesi ngasilake magnetisme lan narik sistem kontak kanggo nutup, nggawe sirkuit telung phase mbukak.

Nalika kumparan kasebut di-arti, inti wesi kasebut kelangan magnetisme lan sistem kontak misahake ing tumindak musim semi kanggo nyopot sirkuit telung phase.

Katelu, aplikasi lan pilihan

Aplikasi:

4 Konferasi AC Pole digunakake ing otomatisasi otomatis, sistem daya lan otomatis otomatis.

Bisa digunakake kanggo ngontrol operasi kayata wiwitan, mandheg lan mbalikke motor telung phase.

Uga bisa digunakake kanggo ngerti raos kaset lan perlindungan sistem daya.

Pilihan:

Nalika milih konferensi 3 Pole kayata voltase sing dirating, macem-macem jinis sistem daya saiki lan beban kudu dianggep.

Rating saiki kudu luwih gedhe tinimbang utawa padha karo saiki sing mbukak.

Rating voltase kudu diadaptasi menyang tingkat voltase sistem listrik.
