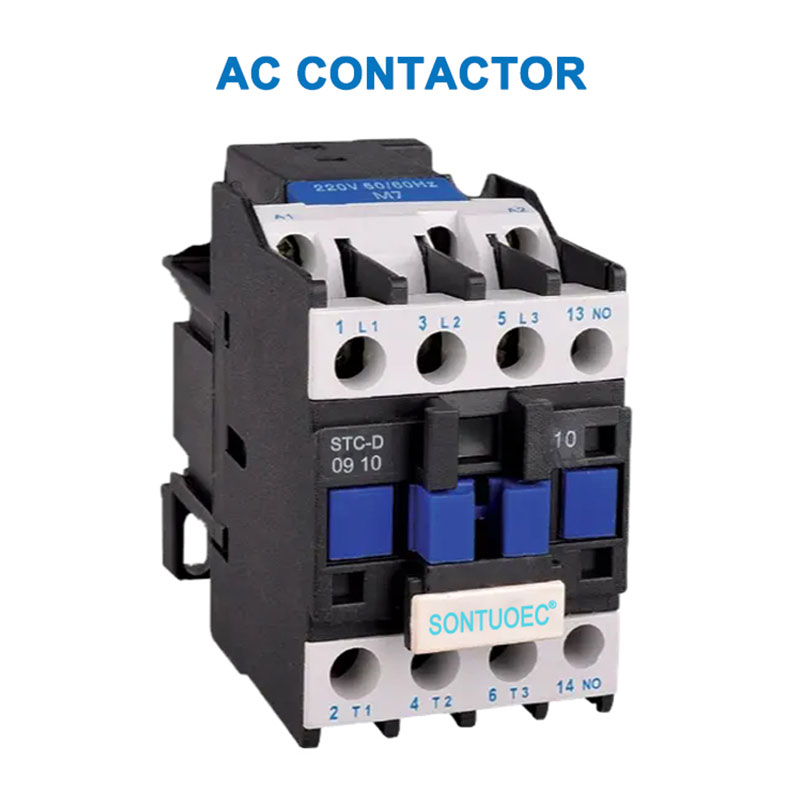

Kontaktor AC STC-D

Kontaktor AC STC-D minangka komponen listrik sing digunakake kanggo ngontrol jarak jauh lan kerep nguripake utawa mateni sirkuit AC. Utamane digunakake kanggo mbukak lan ngontrol sirkuit ing sistem tenaga listrik lan kanggo remot kontrol motor, lampu lan beban listrik liyane ing otomatisasi industri.Kontaktor Arus Ganti (AC), yaiku Kontaktor AC STC-D, minangka peralatan kontrol listrik sing penting, main peran sing ora bisa diganti ing bidang sistem tenaga listrik lan otomatisasi industri.

Model:STC-D

Kirim Pitakonan

Deskripsi Produk

Jinis		STC-D09	STC-D12	STC-D18	STC-D25	STC-D32	STC-D40	STC-D50	STC-D65	STC-D80	STC-D95
Rated arus kerja (A)	AC3	9	12	18	25	32	40	50	65	80	95
Rated arus kerja (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Rating daya standar saka 3-phase motor 50/60Hz kategori AC-3	220/230 V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Rated heat saiki (A)		20	20	32	40	50	60	80	80	125	125
urip listrik	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
urip listrik	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Urip mekanik (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Jumlah kontak	3P+NO					3P+NC+NO
Jumlah kontak	3P+NC					3P+NC+NO

Struktur lan prinsip kerja

Struktur: STC-D AC Contactor utamané kasusun saka sistem elektromagnetik (kalebu inti wesi, coil lan short-circuit ring, etc.), sistem kontak (kalebu kontak utama lan kontak tambahan) lan piranti arc extinguishing.

Prinsip kerja: Nalika kumparan saka STC-D AC Contactor wis energized, inti wesi njedulake Magnetik kolom, kang nengsemake armature lan drive kontak kanggo tumindak, supaya kontak utama lan kontak tambahan ditutup utawa pedhot, saéngga ngontrol on-off sirkuit. Piranti pemadam busur digunakake kanggo mateni busur nalika kontak pedhot kanggo nglindhungi kontak saka karusakan.

STC-D AC Contactor

Jinis lan Ciri

1. Jinis:

Kontaktor AC STC-D bisa digolongake dadi macem-macem jinis miturut panggunaan lan kinerja, kayata kontaktor industri, kontaktor bangunan lan kluwarga. Model umum kalebu seri CJ (kayata seri CJX2, seri CJ20, seri CJT1) uga produk seri ABB, Siemens, Schneider lan merek liyane.

2. Fitur:

Karya sing bisa dipercaya: Kontaktor AC STC-D nduweni keandalan lan stabilitas kerja sing dhuwur, lan bisa tahan arus lan voltase gedhe.

Kinerja stabil: sistem kontak digawe saka bahan berkualitas kanthi konduktivitas listrik sing apik lan tahan abrasi suhu dhuwur.

Pangopènan trep: STC-D AC Contactors duwe struktur kompak lan gampang kanggo nginstal lan njaga.

Skenario Aplikasi

Kontaktor AC STC-D duwe macem-macem aplikasi ing sistem tenaga, otomatisasi industri, bangunan lan listrik rumah tangga. Contone, ing sistem daya, bisa digunakake kanggo ngontrol wiwitan-mandeg lan arah kuwalikan saka motor; ing otomatisasi industri, bisa digunakake kanggo ngontrol wiwitan-mandeg macem-macem peralatan listrik ing jalur produksi; ing bangunan lan listrik kluwarga, bisa digunakake kanggo ngontrol on/off peralatan, kayata lampu lan AC.
